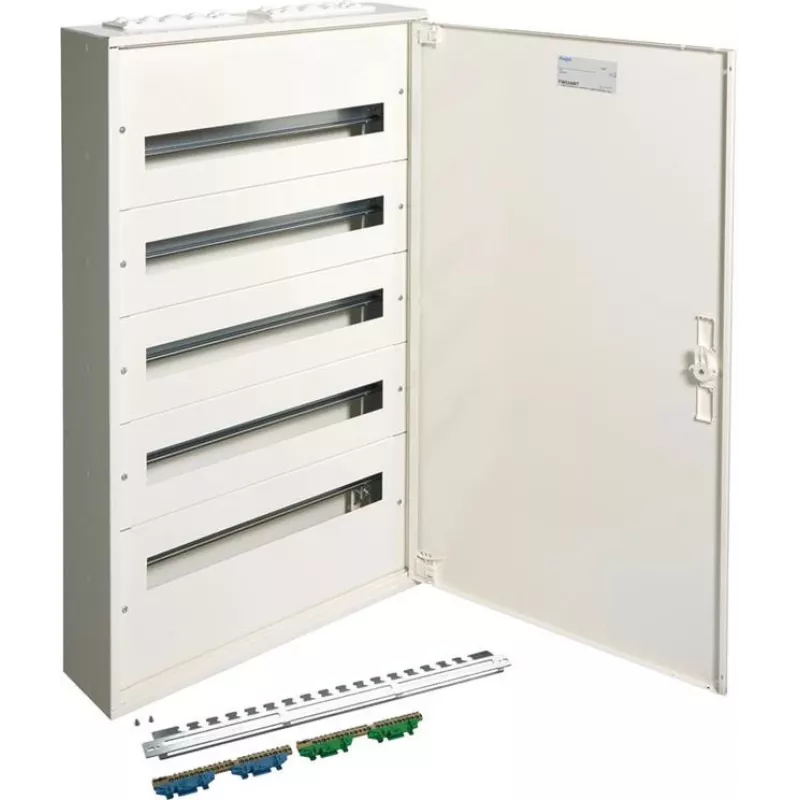

Hager FW524WT 5-reihige 120-Modul Unterputz-Verteiler mit PE/N-Klemmen, IP30, Weiß

Elektroinstallationen in Wohn- und Geschäftsgebäuden erfordern einen Verteiler, der großzügige Kapazität, robusten Schutz und eine unkomplizierte Installation vereint. Der Hager FW524WT erfüllt diese Anforderungen mit einem fünfreihigen Gehäuse mit 120 Modulen, das Stromkreise organisiert und zugänglich hält und gleichzeitig strenge Sicherheitsstandards erfüllt.

Für wen ist er geeignet

Dieser Verteiler ist für Elektriker und Schaltschrankbauer gedacht, die an Unterputz-Installationen arbeiten, bei denen Platz und Zuverlässigkeit entscheidend sind. Er eignet sich für Projekte, die mehrere Leitungsschutzschalter, Fehlerstromschutzeinrichtungen und andere modulare Geräte erfordern, von Mehrfamilienhäusern bis zu kleinen Büroumgebungen.

Hauptmerkmale

• Fünf DIN-Schienen, jede mit Platz für 24 Module, insgesamt 120 Modulplätze.
• Vormontierte PE- und N-Klemmenblöcke mit mehreren Anschlusspunkten vereinfachen die Verdrahtung und gewährleisten eine ordnungsgemäße Erdung.
• Schutzart IP30 schützt vor festen Fremdkörpern größer als 2,5 mm, geeignet für den Innenbereich.
• Schutzklasse I mit Stahlgehäuse und opaker Stahltür für Langlebigkeit und Sicherheit.
• Unterputzmontage mit einer Einbautiefe von 112 mm für ein sauberes, integriertes Erscheinungsbild.
• Bemessungsstrom bis 125 A und Bemessungsspannung 230/400 V AC, konform mit EN 61439-3.
• Mechanische Schlagfestigkeit IK07 und Glühdrahtprüfung bei 650 °C für erhöhte Robustheit.

Technische Daten

• Marke: Hager
• Modell: FW524WT
• MPN: FW524WT
• EAN: 3250614301001
• Anzahl der Reihen: 5
• Module pro Reihe: 24
• Gesamtmodulkapazität: 120
• Schutzart: IP30
• Schutzklasse: Klasse I
• Montageart: Unterputz (versenkt)
• Gehäusematerial: Stahl
• Türmaterial: Stahl
• Türtyp: Opak
• PE/N-Klemmenblöcke: enthalten
• Bemessungsstrom: bis 125 A
• Bemessungsspannung: 230/400 V AC
• Farbe: Weiß (Tür), Grau (Gehäuse)
• Normenkonformität: EN 61439-3
• Mechanische Schlagfestigkeit: IK07
• Glühdrahtprüftemperatur: 650 °C
• Anzahl der DIN-Schienen: 5
• Einbautiefe: 112 mm

Tipps

Überprüfen Sie bei der Planung der Installation, ob die Wandnische die erforderliche Einbautiefe von 112 mm aufnimmt. Nutzen Sie die vormontierten PE/N-Klemmen, um die Verdrahtung zu vereinfachen und die Installationszeit zu verkürzen. Für eine optimale Organisation gruppieren Sie die Stromkreise nach Funktion über die fünf Reihen und befolgen Sie stets die örtlichen Verdrahtungsvorschriften.
