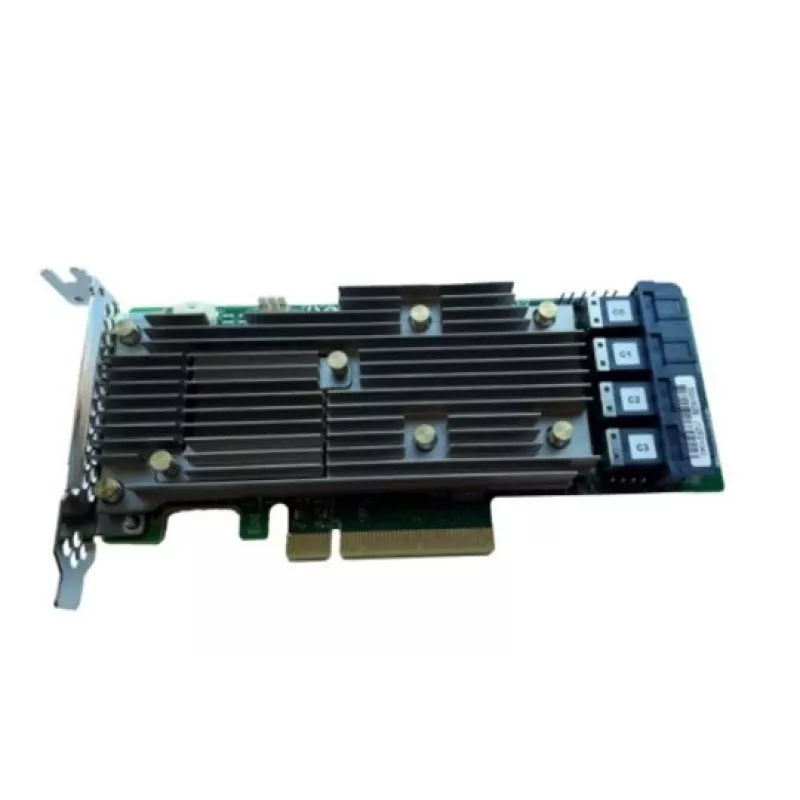

Fujitsu PRAID EP540i FH/LP RAID-Steuergerät PCI Express 3.0 12 Gbit/s

Das RAID-Konzept (Redundant Array of Independent Disks) bezeichnet mehrere unabhängige Festplatten, die zusammengeschaltet ein großes logisches Laufwerk bilden. Aus mehreren Datenblöcken (außer bei RAID 0) werden Redundanzinformationen berechnet und verteilt auf den einzelnen Festplatten gespeichert. Ihr Betriebssystem greift nicht mehr auf die einzelnen Festplatten zu, sondern auf das Array. Das eigentliche Ziel des RAID-Konzepts ist die Erhöhung der Verfügbarkeit und die Vermeidung von Ausfallzeiten bei einem Festplattenausfall. Die theoretische Sicherheit des RAID-Konzepts ist jedoch nur so gut wie der eingesetzte RAID-Steuergerät. Profitieren Sie von den Fujitsu RAID-Controllern, bei denen Technologie, Erfahrung und praktische Umsetzung die Sicherheit gewährleisten, die Ihr Unternehmen im Ernstfall benötigt.

PRAID EP540i
Der Fujitsu RAID-Steuergerät PRAID EP540i mit 4 GB Cache und 16x 12 Gbit/s SAS-Ports verbessert die Leistung bei speicherintensiven Workloads wie Datenbanken und setzt neue Maßstäbe bei Geschwindigkeit und Datensicherheit für interne Speicherlaufwerke. Der neue PRAID EP540i unterstützt bis zu 16 SAS/SATA-Laufwerke, bis zu 4 NVMe PCIe-Laufwerke oder eine Mischung aus SAS/SATA- und NVMe-Laufwerken. NVMe ist eine Schnittstelle mit geringerem Overhead, niedrigerer Latenz und drastisch erhöhter Bandbreite und IOPs. Der RAID-Stack basiert auf dem Broadcom MegaRAID® und bietet hohen Datendurchsatz, umfassende Fehlertoleranzfunktionen und benutzerfreundliche Verwaltungsoptionen. Darüber hinaus ist die Steuergerät-Verwaltung nahtlos in das Fujitsu Servermanagement-Konzept integriert. Alle Steuergerät-Funktionen werden vom Fujitsu ServerView RAID Manager unterstützt. Der PRAID EP540i ist für 3, 6 und 12 Gbit/s SAS sowie für 3 und 6 Gbit/s SATA-Laufwerke ausgelegt.
Unabhängig von der Laufwerksgeschwindigkeit liefert er deutliche Leistungsverbesserungen sowohl bei Lese- als auch bei Schreibanwendungen. Die Steuergerät-Firmware unterstützt außerdem FastPath® ohne zusätzliche Lizenz. FastPath® beschleunigt die Nutzung von SSD-only-Konfigurationen. Der RAID-Steuergerät unterstützt alle wichtigen RAID-Level einschließlich RAID 6 und 60. Die optionale Flash-Backup-Batterie (FBU) in Kombination mit dem bereits enthaltenen TFM-Modul stellt die Integrität der im Cache des RAID-Controllers gespeicherten Daten bei einem Stromausfall sicher. In diesem Fall werden die Daten in einen nichtflüchtigen Flash-Speicher (TFM) kopiert. Das TFM-Modul ist im Lieferumfang des Controllers enthalten, die FBU ist optional.
Wichtiger Hinweis für spätere Upgrades von oder Downgrades auf Standard-SAS-Steuergerät: Je nach System können spezifische Kabelsätze als L-Part erforderlich sein; bitte beachten Sie den Paper Configurator, das Bestelltool oder die Steuergerät- und Systemdokumentation. Werksaufträge werden mit entsprechenden Kabeln konfiguriert.

Fujitsu PRAID EP540i FH/LP. Unterstützte Speicherlaufwerk-Schnittstellen: PCI Express 3.0, Host-Schnittstelle: PCI Express. RAID-Level: 0, 1, 1E, 5, 6, 10, 50, 60, Datenübertragungsrate: 12 Gbit/s, Anzahl Kanäle: 16 Kanäle

Verwendung

Installieren Sie den PRAID EP540i in einen kompatiblen PCI-Express-Steckplatz eines Fujitsu-Servers gemäß den Anleitungen für System und Steuergerät. Schließen Sie die entsprechende SAS/SATA- oder NVMe-Verkabelung für die gewünschte Laufwerkskonfiguration an. Beachten Sie, dass für bestimmte Systeme spezielle Kabelsätze erforderlich sein können und dass Werksaufträge mit den passenden Kabeln ausgeliefert werden. Konfigurieren Sie das RAID-Array und die Cache-Einstellungen mit dem Fujitsu ServerView RAID Manager oder dem MegaRAID-Verwaltungsdienstprogramm, wählen Sie den gewünschten RAID-Level aus und initialisieren Sie das Array. Wenn Sie die optionale FBU verwenden, installieren und konfigurieren Sie diese, damit das TFM-Modul bei Spannungsverlust die gecachten Daten in den nichtflüchtigen Flash-Speicher kopieren kann.

Empfehlungen

Überprüfen Sie vor einem Upgrade oder Downgrade zwischen diesem Steuergerät und einem Standard-SAS-Steuergerät die pro System erforderlichen Kabelsätze (möglicherweise L-Part) im Paper Configurator oder in der Steuergerät-/Systemdokumentation, bevor Sie Hardware bestellen oder Änderungen vornehmen.
