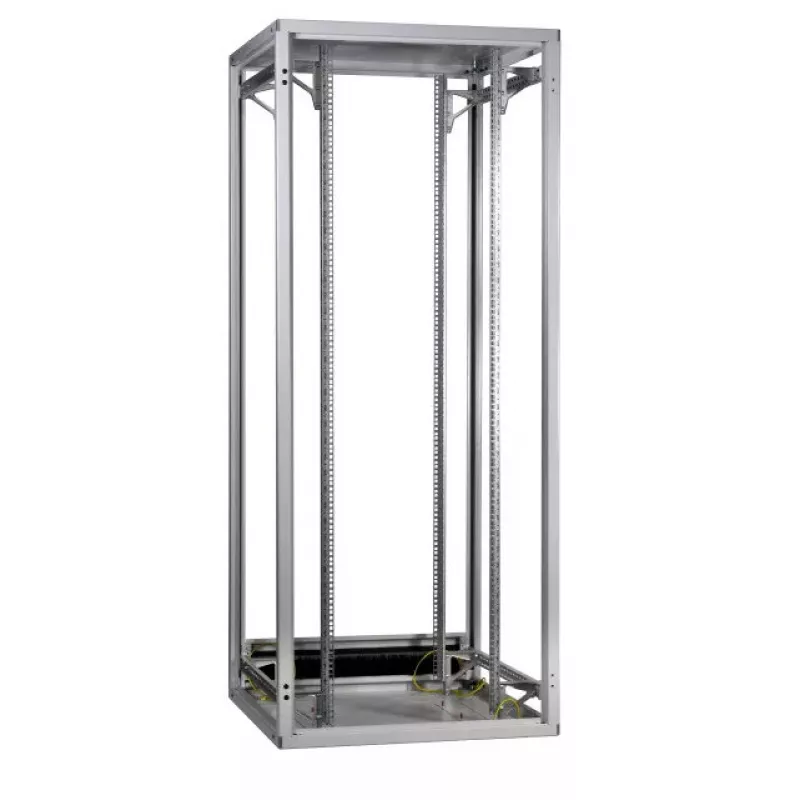

Freistehendes Rack EFB Elektronik PRO-4266GR.0D 42U 1000 kg Grau

Das EFB Elektronik PRO-4266GR.0D ist ein freistehendes 19"-Rackgestell (42U) für die Montage von Netzwerk- und Serverausrüstung. Das Gestell besteht aus verschraubtem Stahlblech, wird komplett vormontiert geliefert und ist für Selbstbelüftung ausgelegt. Vorne und hinten befinden sich jeweils zwei verzinkte 19"-Profile (insgesamt vier) mit stufenloser Tiefenverstellung und inverser Nummerierung der Höheneinheiten. Der Schrank wird ohne Front- und Rücktüren sowie ohne Seitenwände geliefert, um eine modulare, individuelle Konfiguration zu ermöglichen; Türen können später mit Türanschlag links oder rechts montiert werden. Dach und Boden verfügen jeweils über vier vorgestanzte Öffnungen (450 x 90 mm) für Kabeleinführungen und Lüftereinheiten, wobei bei 600 mm breiten Schränken die Kabeleinführung nur von hinten erfolgt. Alle Schrankteile sind intern geerdet und eine vormontierte Erdungsschiene ist hinten mittig im Schrank angebracht.

Vorteile

Die verschraubte Stahlkonstruktion bietet zuverlässigen Halt für die eingebaute Ausrüstung, während das vormontierte, selbstbelüftete Design die Installationszeit verkürzt. Tiefenverstellbare, verzinkte 19"-Profile nehmen Geräte verschiedener Tiefen auf und die inverse Höheneinheitennummerierung verbessert die Rack-Organisation bei der Installation. Die Lieferung ohne Türen und Seitenwände ermöglicht eine flexible, kundenspezifische Konfiguration entsprechend den Standortanforderungen. Integrierte Erdungspunkte und eine vormontierte Erdungsschiene vereinfachen die sichere Erdung.

Geeignet für

• Montage von Netzwerk-Switches, Patchpanels und Routern
• Einbau von 1U–4U Servern und Speichergeräten
• Serverräume und Büro-Netzwerkschränke
• Individuelle Konfigurationen, bei denen Türen oder Seitenwände separat ausgewählt werden

Technische Daten

• Standard: 19"-Rackgestell nach DIN41494
• Rackkapazität: 42U
• Tragfähigkeit: bis zu 1000 kg
• Maße (B x T x H): 600 x 600 x 1963 mm
• Profile: 4 x 19" verzinkt, tiefenverstellbar (2 vorne, 2 hinten)
• Schutzart: IP20
• Farbe: Grau
• Lieferumfang: Gestell ohne Front-/Rücktüren und ohne Seitenwände
• Kabeleinführung: Dach und Boden mit 4 vorgestanzten Öffnungen (450 x 90 mm); bei 600 mm breiten Schränken Kabeleinführung nur hinten
• Erdung: interne Erdung der Sektionen und vormontierte hintere Erdungsschiene

Verwendung

Stellen Sie das freistehende Rack auf eine ebene Fläche und sichern Sie es entsprechend den Standortanforderungen. Installieren Sie 19"-Geräte mit den tiefenverstellbaren verzinkten Profilen und geeignetem Montagematerial (M6-Schraubensatz oder Reihenverbindungssatz für Side-by-Side-Installation). Falls Front- oder Rücktüren und Seitenwände benötigt werden, montieren Sie diese nach Auswahl der Türanschlagrichtung (links oder rechts). Verwenden Sie die vorgestanzten Öffnungen im Dach oder Boden zum Verlegen von Kabeln und zum Einbau von Lüftereinheiten, wo zusätzliche Belüftung erforderlich ist. Verbinden Sie die Erdungsschiene mit dem Gebäudeerdungssystem, um einen sicheren Betrieb zu gewährleisten.

Empfehlungen

Für optimalen Luftstrom und sichere Lastverteilung verteilen Sie das Gerätegewicht gleichmäßig über die Höheneinheiten, lassen Sie Freiräume für Verkabelung und Belüftung und stellen Sie sicher, dass das Rack ordnungsgemäß geerdet ist. Bei der Planung von Side-by-Side-Installationen verwenden Sie den Reihenverbindungssatz (Art.-Nr. PRO-ANR0X) oder M6-Schraubensatz entsprechend.
