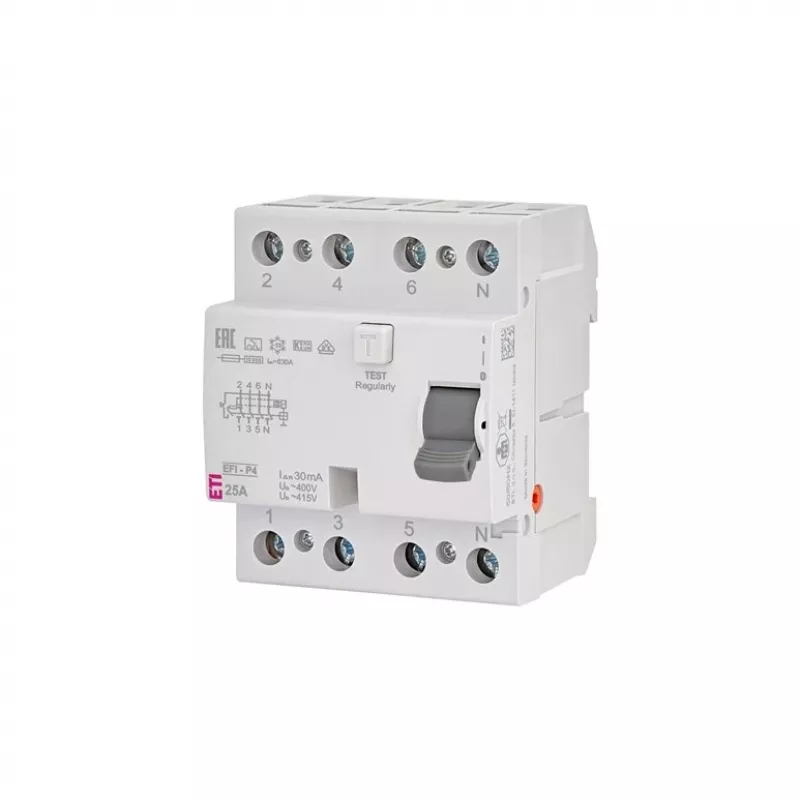

ETI Fehlerstrom-Schutzrelais 4P 25A 30mA Typ A EFI-P4 A

Das ETI Fehlerstrom-Schutzrelais EFI-P4 A ist ein leistungsstarkes Fehlerstrom-Schutzgerät für den zuverlässigen Schutz gegen Erdschlüsse in elektrischen Anlagen. Mit 4 Polen, einem Bemessungsstrom von 25 A und einem Bemessungsdifferenzstrom von 30 mA gewährleistet es Sicherheit und Konformität mit IEC/EN 61008-1. Geeignet für die Hutschienenmontage, verfügt dieses Relais über eine Typ-A-Fehlerstromempfindlichkeit, ideal für Stromkreise mit pulsierenden Gleichstromkomponenten.

Vorteile

Dieses Relais bietet robusten Schutz mit einer Bemessungskurzschlussfestigkeit von 10 kA und einer Stoßspannungsfestigkeit von 4 kV. Die kompakte Breite von 4 Modulen (72 mm) spart Platz in Verteilerkästen. Der integrierte Prüftaster und die Fehleranzeige vereinfachen die regelmäßige Prüfung und Fehlerdiagnose.

Geeignet für

• Wohn- und Gewerbeverteiler
• Stromkreise mit Typ-A-Fehlerstromschutz
• Hutschienenmontage

Technische Daten

• Polzahl: 4P
• Bemessungsstrom (In): 25 A
• Bemessungsdifferenzstrom (IΔn): 30 mA
• Fehlerstromtyp: Typ A
• Bemessungsspannung: 230/400 V AC
• Bemessungsfrequenz: 50/60 Hz
• Bemessungskurzschlussfestigkeit: 10 kA
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Montageart: Hutschiene (EN 60715)
• Anschlussquerschnitt (starr): 1-25 mm²
• Anschlussquerschnitt (flexibel): 1-16 mm²
• Betriebstemperaturbereich: -25°C bis +40°C
• Schutzart: IP20 (Klemmen), IP40 (Frontseite)
• Normenkonformität: IEC/EN 61008-1
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Auslösecharakteristik: unverzögert
• Anschlussart: Schraubklemmen
• Anzeige: EIN/AUS-Stellung, Fehleranzeige (rote Flagge)
• Prüftaster: Ja
• Modulbreite: 4 Module (72 mm)

Empfehlungen

Für optimale Leistung das Relais monatlich mit dem Prüftaster testen. Schraubklemmen korrekt anziehen, um Überhitzung zu vermeiden. Dieses Gerät ersetzt nicht in allen Anwendungen einen Fehlerstrom-Schutzschalter (RCCB); örtliche Vorschriften beachten.
