EFB DIN-Schienen-Verteilerbox OM4, 12x LC-Pigtail, 6x LC-Duplex-Kupplung, Lichtgrau

Die Verwaltung von Glasfaseranschlüssen in industriellen Schaltschränken bedeutet oft den Umgang mit empfindlichen Pigtails, verhedderten Patchkabeln und fehlender Zugentlastung. Die EFB DIN-Schienen-Verteilerbox OM4 löst dies durch einen robusten, organisierten Abschlusspunkt, der direkt auf Standard-TS35-DIN-Schienen montiert wird. Sie kombiniert 12 vorinstallierte LC-Pigtails mit 6 LC-Duplex-Kupplungen und ermöglicht so sauberes und zuverlässiges Patchen auf engstem Raum.

Für wen ist sie geeignet

Diese Verteilerbox wurde für Netzwerkinstallateure, Systemintegratoren und Wartungsteams entwickelt, die in der industriellen Automatisierung, Gebäudetechnik und IT-Infrastruktur tätig sind. Sie ist ideal für alle, die Multimode-OM4-Faserstrecken in elektrischen Gehäusen, Schaltschränken oder Geräteschränken abschließen müssen, wo eine DIN-Schienen-Montage bevorzugt wird.

Hauptmerkmale

• 12 werksseitig konfektionierte LC-Pigtails, jeweils 2 m lang mit 0,9 mm enganliegender Faser, farbcodiert nach EIA/TIA-598.

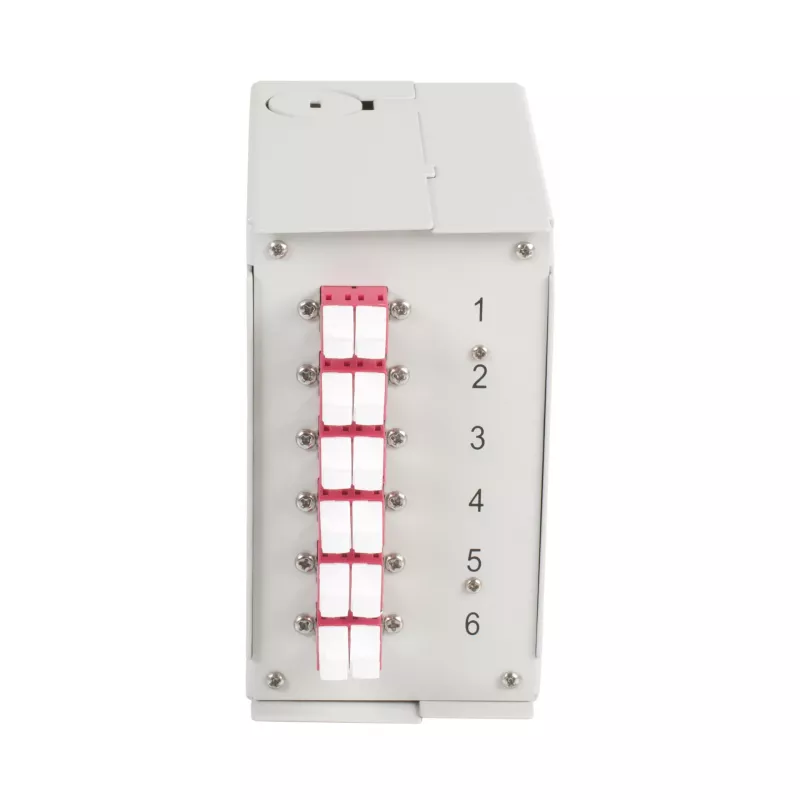

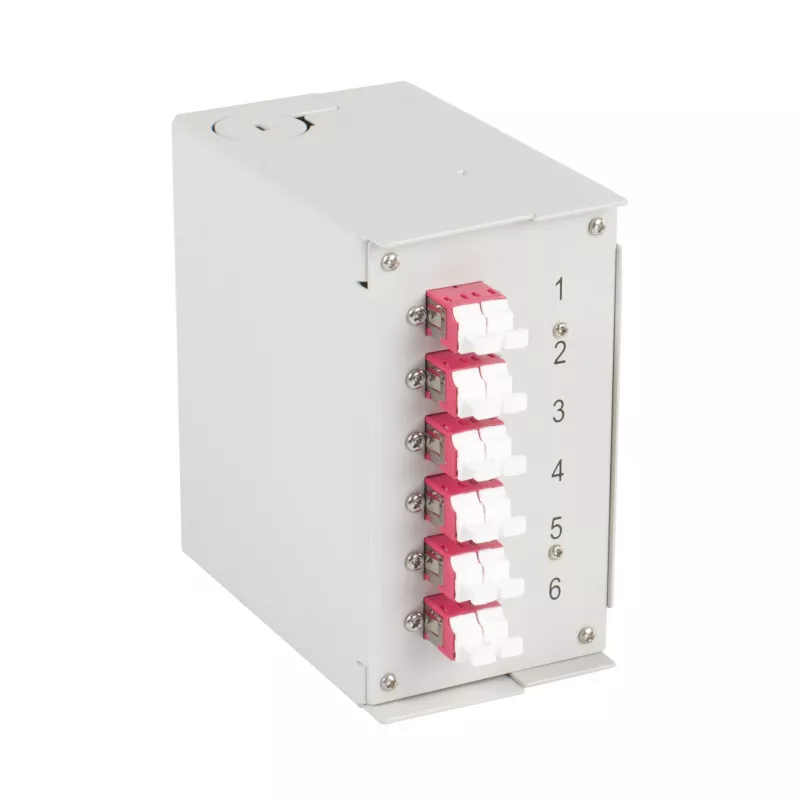

• 6 LC-Duplex-Adapter, vorinstalliert auf der Frontplatte für schnelle Patchkabelverbindungen.
• Integrierter Spleißhalter unterstützt bis zu 12 Spleiße mit Crimp- oder Schrumpfschutz.
• Robustes Gehäuse aus pulverbeschichtetem Stahlblech in Lichtgrau (RAL 7035) für Langlebigkeit und professionelles Erscheinungsbild.
• Zwei M20-Kabelverschraubungen an der Unterseite für sicheren Eingang der ankommenden Glasfaserkabel, Schutzart IP20.

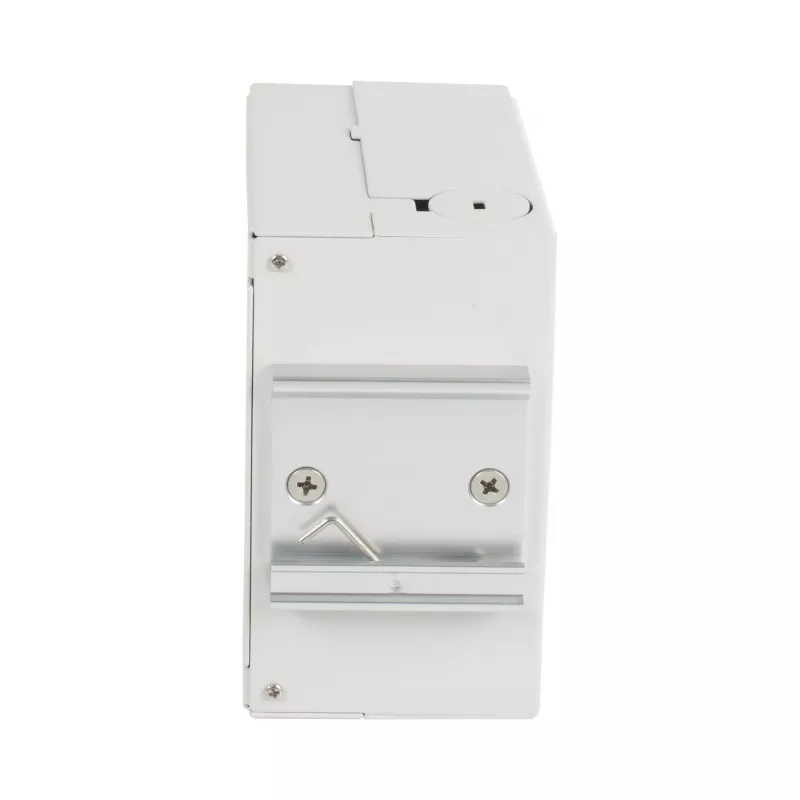

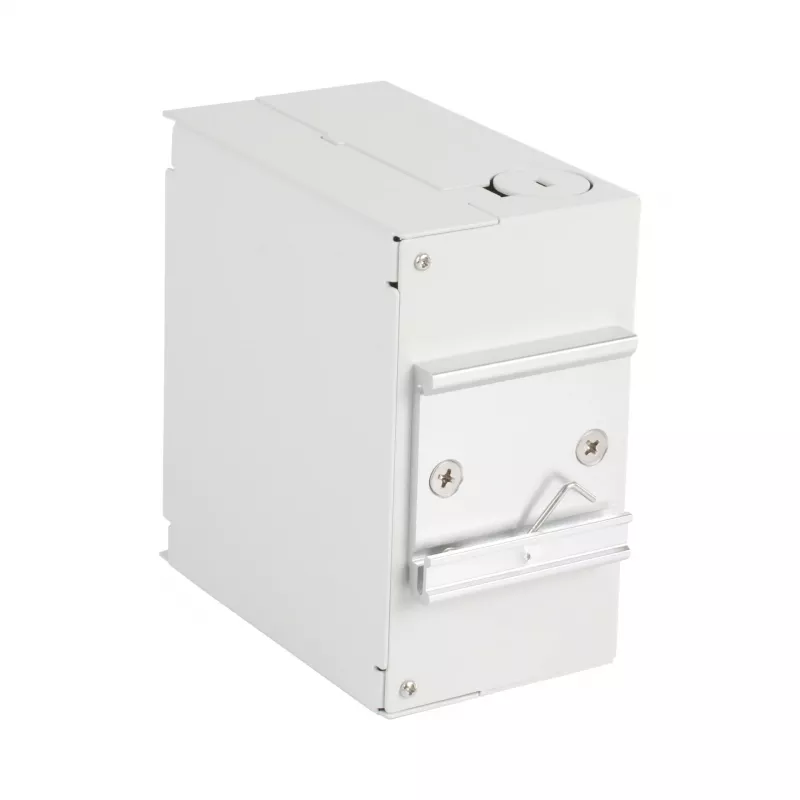

• Kompaktes Design für DIN-Schienen-Montage (TS35), spart wertvollen Platz im Schaltschrank.

Technische Daten

• Produkttyp: Glasfaser-Verteilerbox
• Montageart: DIN-Schiene (TS35)
• Fasermodus: Multimode OM4
• Anzahl der Fasern: 12
• Adaptertyp: LC-Duplex
• Anzahl der Adapter: 6
• Pigtail-Steckertyp: LC
• Anzahl der Pigtails: 12
• Pigtail-Länge: 2 m
• Pigtail-Faserdurchmesser: 0,9 mm
• Pigtail-Farbcodierung: EIA/TIA-598
• Gehäusematerial: Pulverbeschichtetes Stahlblech
• Gehäusefarbe: RAL 7035 (Lichtgrau)
• Kabeleinführung: 2x M20-Kabelverschraubungen
• Spleißhalter-Kapazität: 12 Spleiße (Crimp oder Schrumpfschlauch)
• Schutzart: IP20
• Betriebstemperatur: -20°C bis +70°C

Tipps

Stellen Sie bei der Installation sicher, dass das ankommende Glasfaserkabel mit den M20-Verschraubungen ordnungsgemäß befestigt ist, um eine Zugentlastung zu gewährleisten. Verwenden Sie farbcodierte Pigtails, die zu Ihrer Faserbelegung passen, und dokumentieren Sie diese für eine einfache Fehlersuche. Reinigen Sie für optimale Leistung alle LC-Steckverbinder vor dem Stecken und verwenden Sie OM4-zertifizierte Patchkabel für eine durchgängige Kompatibilität.
