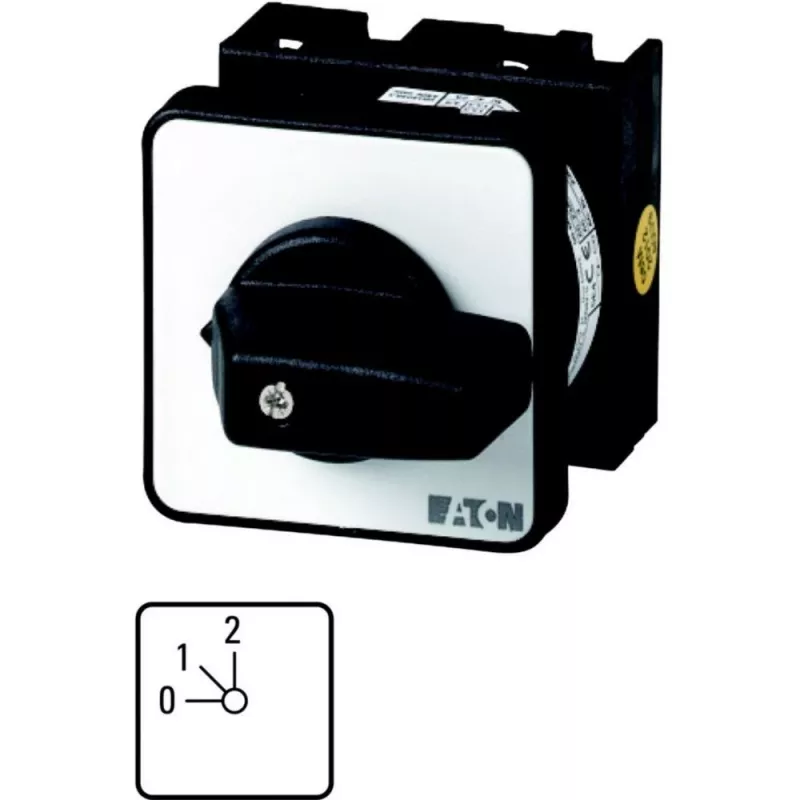

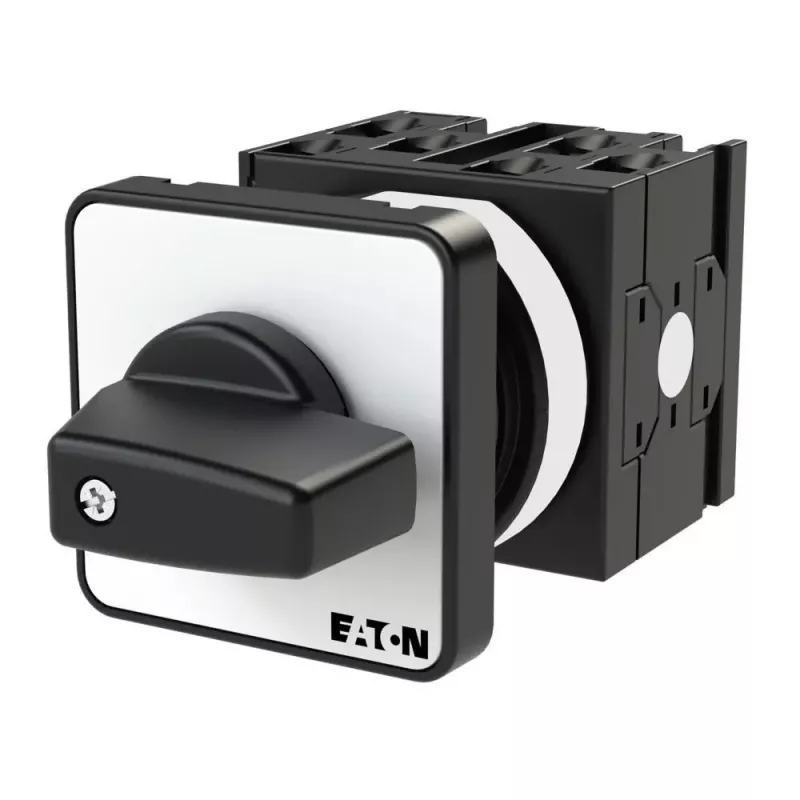

Eaton T0-3-8280/E 3-poliger Nockenschalter, 20 A, 690 V, 3 Positionen, IP65 Front, Schraubklemmen 034106

An einer stark frequentierten Verpackungslinie greift ein Wartungstechniker zum Eaton T0-3-8280/E, um einen verschlissenen Drehschalter auszutauschen. Dieser 3-polige Nockenschalter bewältigt bis zu 20 A bei 400 V AC-21A und einer Bemessungsbetriebsspannung von 690 V, was ihn zu einer robusten Wahl für die Steuerung von Motoren, Heizungen und Hilfsstromkreisen macht. Seine kompakte Frontplatte mit 48 x 48 mm passt in Standard-Schalttafelausschnitte, während der IP65-Frontschutz Staub und Wasserstrahlen abweist – ideal für industrielle Umgebungen.

Wichtige technische Daten

• Schaltertyp: Nockenschalter / Drehschalter, 3-polig
• Bemessungsbetriebsstrom: 20 A (AC-21A, 400 V)
• Bemessungsbetriebsspannung: 690 V AC
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Schaltwinkel: 60°
• Schaltstellungen: 3 (Programm 8280)
• Montage: Frontmontage (bündig)
• Schutzart: IP65 Front, IP20 Klemmen
• Klemmen: Schraubklemmen
• Normen: IEC/EN 60947-3, VDE 0660
• Umgebungstemperatur im Betrieb: -25 bis +50 °C
• Frontplattenabmessungen: 48 x 48 mm
• Mechanische Lebensdauer: 0,5 x 10⁶ Schaltspiele
• Elektrische Lebensdauer: 0,2 x 10⁶ Schaltspiele (AC-21A, 400 V)

Warum dieses Produkt wählen

Der T0-3-8280/E bietet zuverlässiges Schalten auf kompakter Grundfläche. Seine hohen Isolations- und Stoßspannungswerte gewährleisten Sicherheit in anspruchsvollen elektrischen Installationen. Die IP65-Frontdichtung ermöglicht die Montage in Bereichen, in denen mit Spritzwasser oder Staub zu rechnen ist, während die Schraubklemmen sichere, wartungsfreundliche Verbindungen bieten. Die Konformität mit IEC/EN 60947-3 und VDE 0660 gibt Ihnen Vertrauen in Leistung und Langlebigkeit.

Ideale Anwendungsfälle

• Motorsteuerkreise in industriellen Maschinen
• Heizungs- und Beleuchtungssteuertafeln
• Hilfsstromkreisschaltung in Schaltanlagen
• Manuelle Steuerstationen, die robuste Drehschalter erfordern

Gut zu wissen

Die Installation ist unkompliziert: Der Schalter wird von vorne mit einem Standard-Schalttafelausschnitt von 48 mm montiert und mit einem Sicherungsring (nicht im Lieferumfang enthalten) befestigt. Der 60°-Schaltwinkel und die 3-Positionen-Programmierung 8280 bieten eine klare taktile Rückmeldung. Als Ersatz oder für Neubauten ist dieser Eaton-Schalter eine zuverlässige Komponente, die den Betrieb reibungslos aufrechterhält.
