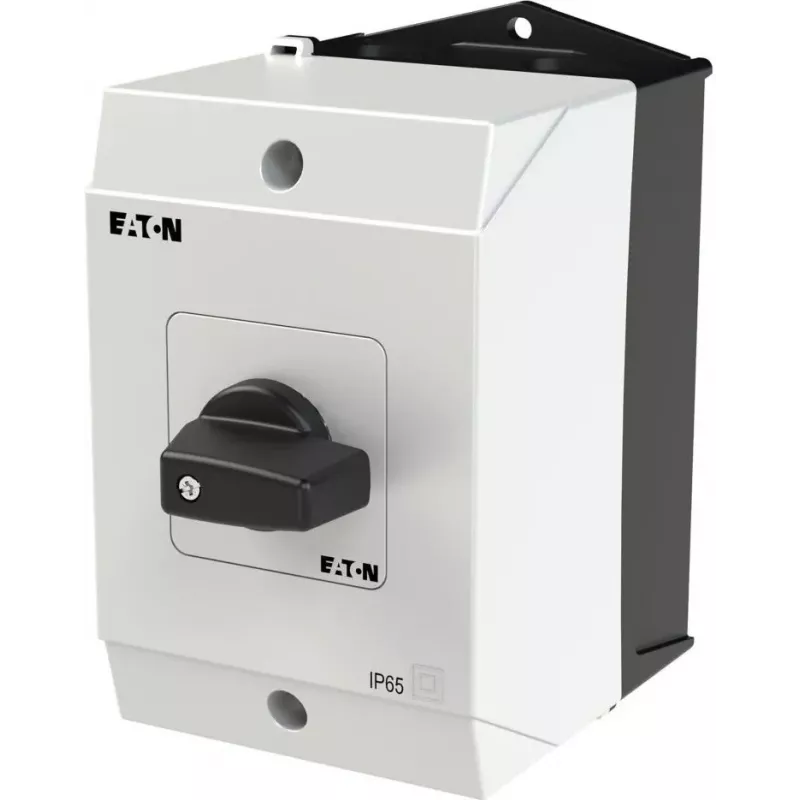

EATON T0-3-8244/I1 Drehschritt-Schalter 20 A 690 V 4-Positionen 207129

Industrie-Elektriker und Schaltschrankbauer verwenden den EATON T0-3-8244/I1 Drehschritt-Schalter, um manuell zwischen vier Betriebszuständen in Motorsteuerkreisen und Werkzeugmaschinen zu wählen. Der Schalter wird auf einer 48 x 48 mm Frontplatte montiert und mit einem schwarzen Drehknopf betätigt.

Wichtige Spezifikationen

• Schaltertyp: Drehschritt-Schalter
• Polzahl: 3
• Bemessungsdauerstrom (Iu): 20 A
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Anzahl der Schaltstellungen: 4 (0-1-2-3)
• Schaltwinkel: 90°
• Montageart: Frontmontage
• Schutzart (Front): IP65
• Schutzart (Klemmen): IP20
• Klemmenart: Schraubklemmen
• Betriebstemperaturbereich: -25 bis +50 °C

Warum dieses Produkt wählen

Der Schalter bewältigt bis zu 20 A bei 690 V AC und eignet sich somit für industrielle Steuerungsanwendungen. Die Front-IP65-Schutzart schützt bei ordnungsgemäßer Installation vor Staub und Wasserstrahlen. Der 90°-Schaltwinkel bietet eine klare taktile Rückmeldung zwischen den Positionen.

Ideale Anwendungsfälle

• Manuelle Motorsteuerung in Industriemaschinen
• Auswahl von Betriebsmodi in Schaltschränken
• Schrittumschaltung für Heizungs- oder Beleuchtungskreise

Gut zu wissen

Das Schaltprogramm 8244 definiert die Kontaktfolge für die Positionen 0 bis 3. Der Schalter hat keine Hilfskontakte. Er entspricht IEC/EN 60947 und VDE 0660.
