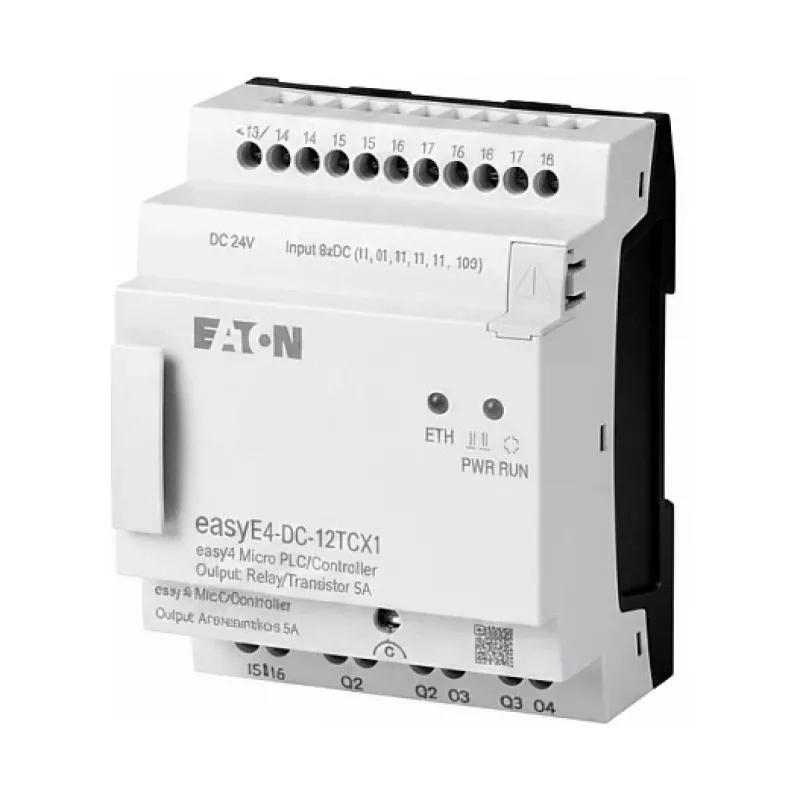

EATON Steuerrelais EASY-E4-DC-12TCX1 24 VDC, 8 Ausgänge (4 Wechsler) Modell 197214

EATON EASY-E4-DC-12TCX1 ist ein Steuerrelais-Modul, das für die industrielle Automatisierung und Schaltschränke entwickelt wurde. Das Gerät arbeitet mit einer Versorgungsspannung von 24 VDC und bietet acht Ausgänge, darunter vier Wechsler (SPDT)-Kontakte, die ein flexibles Schalten von Steuerstromkreisen und eine Signalverteilung zwischen Niederspannungslogik und Feldgeräten ermöglichen. Das kompakte Modul ist für die Schalttafelmontage und die Integration in Relaislogik, Maschinensteuerung und sicherheitsrelevante Schaltaufgaben vorgesehen, bei denen zuverlässiges Kontaktschalten und eine klare Kanalternnung erforderlich sind.

Vorteile

Das Modul bietet eine standardisierte 24 VDC Spulenspannung und eine gemischte Ausgangskonfiguration mit sowohl Schließer- als auch Öffner-Funktionalität auf vier Ausgängen, was die Verdrahtung für multifunktionale Steueranwendungen vereinfacht. Sein Design unterstützt eine einfache Schalttafelintegration und reduziert den Platzbedarf im Vergleich zu einzelnen Relais. Das Produkt bietet deterministisches mechanisches Schaltverhalten, eine klare galvanische Trennung zwischen Spule und Kontakten sowie Kompatibilität mit gängigen industriellen Steuerspannungen und Verdrahtungspraktiken.

Geeignet für (Aufgaben / Anwendungsfälle)

• Relaislogik und Kontaktplansteuerungen in Maschinensteuertafeln
• Signalschnittstelle zwischen SPS-Ausgängen und Feldaktoren oder Meldegeräten
• Verteilung und Schaltung von Steuerstromkreisen, die mehrere Kontaktarten erfordern
• Ersatz oder Erweiterung von elektromechanischen Relaisfunktionen in Schaltschränken

Wichtige Spezifikationen

• Versorgungsspannung: 24 VDC Spulenbetrieb
• Ausgänge: 8 Schaltausgänge mit 4 Wechsler (SPDT)-Kontakten
• Kontaktkonfiguration: gemischte Schließer/Öffner-Funktion auf Wechselausgängen
• Montage: Schalttafelmontage geeignet für industrielle Steuerungsgehäuse
• Funktion: Steuerrelais zum Schalten und Signalverteilen in Automatisierungssystemen

Verwendung

Installieren Sie das Relaismodul gemäß den örtlichen Montage- und Verdrahtungsnormen im Schaltschrank und stellen Sie sicher, dass die 24 VDC-Versorgung an die Spulenklemmen und die Laststromkreise an die entsprechenden Ausgangskontakte angeschlossen sind. Überprüfen Sie vor dem Anlegen der Spannung die Kontaktbelastbarkeit und die Lastarten. Verwenden Sie die Wechselkontakte, wenn sowohl Schließer- als auch Öffnerschaltung benötigt werden; verwenden Sie dedizierte Ausgänge für Einzelkontaktschaltung. Nach der Verdrahtung legen Sie die Spannung an und testen jeden Ausgang zunächst im Leerlauf und dann unter Last, um die korrekte Funktion und Kontaktverdrahtung zu bestätigen.

Empfehlungen

Befolgen Sie die Installationsrichtlinien und Sicherheitsregeln des Herstellers für die Schaltschrankverdrahtung. Überprüfen Sie die Kontaktstrombelastbarkeit und verwenden Sie geeigneten Schutz (Sicherungen, Leistungsschutzschalter, Entstörgeräte) für induktive Lasten. Sorgen Sie für eine regelmäßige Überprüfung der Anschlussverbindungen und ersetzen Sie das Modul, wenn Anzeichen von Kontaktverschleiß oder anormalem Betrieb auftreten.
