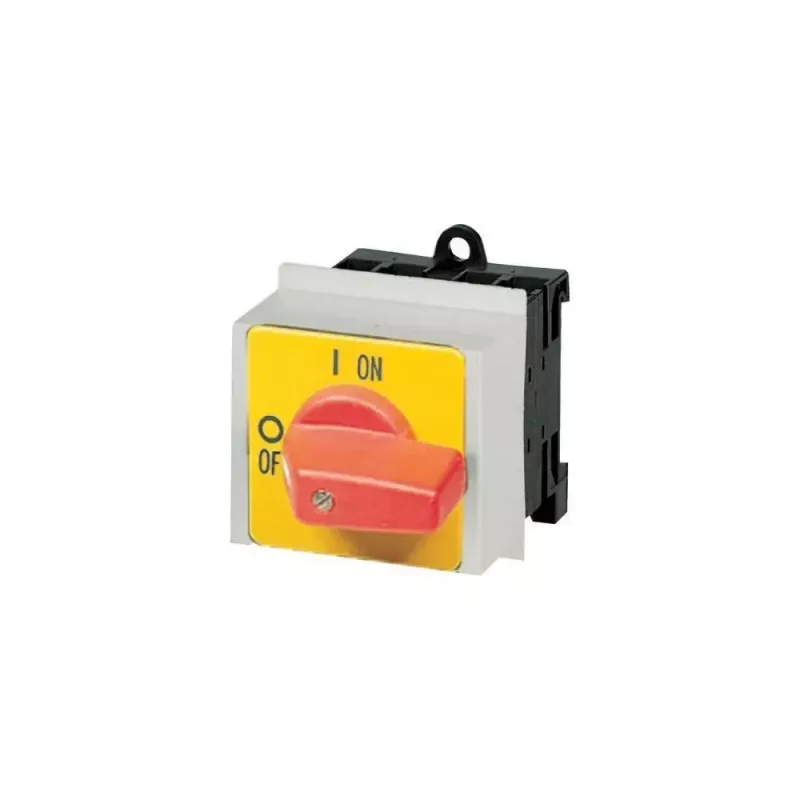

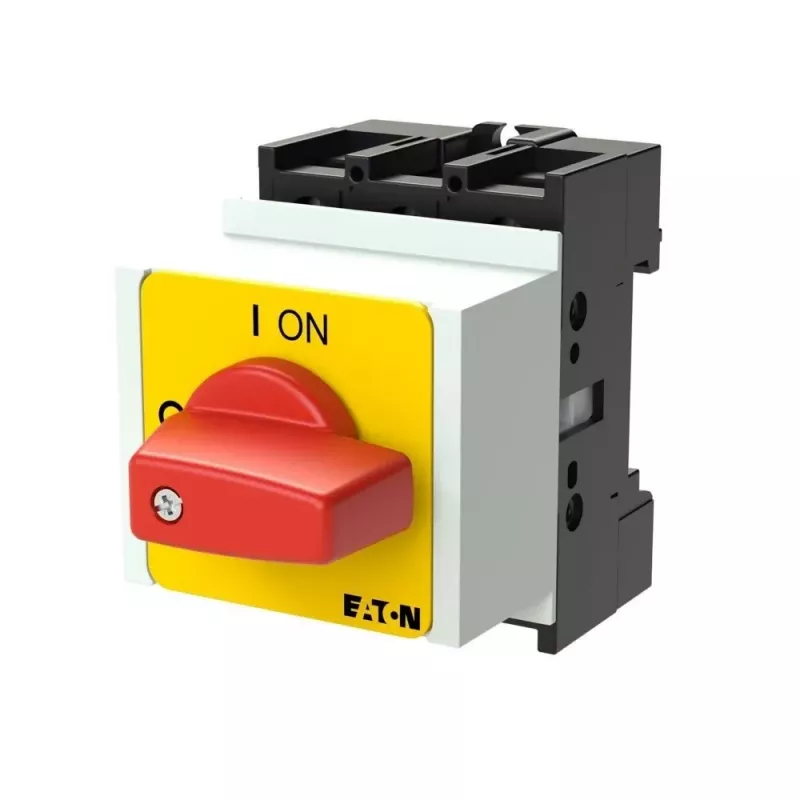

Eaton P1-25/IVS-RT Hauptumschalter 3-polig 25A I-0-II Frontplattenmontage Schwarz 013140

Der manuelle Wechsel zwischen zwei Stromquellen oder Stromkreisen erfordert einen Schalter, der zuverlässig, sicher und einfach zu bedienen ist. Der Eaton P1-25/IVS-RT Hauptumschalter bietet eine robuste 3-polige Lösung mit einer klaren I-0-II-Schaltfunktion und gewährleistet eine zuverlässige Auswahl der Stromquelle in industriellen und gewerblichen Anwendungen.

Für wen ist es geeignet

Elektroingenieure, Schaltschrankbauer und Wartungstechniker, die einen frontmontierbaren Umschalter für Schaltschränke, Maschinen oder Notstromsysteme benötigen. Es ist für Anwendungen geeignet, die einen Bemessungsdauerstrom von 25 A und eine hohe Schaltlebensdauer erfordern.

Hauptmerkmale

• 3-poliger Hauptumschalter mit I-0-II (EIN-AUS-EIN) Schaltfunktion
• Bemessungsdauerstrom von 25 A und Bemessungsbetriebsspannung bis 690 V AC
• Frontplattenmontage mit zentraler Befestigung für eine einfache Installation
• Hohe mechanische Lebensdauer von 100.000 Schaltspielen und elektrische Lebensdauer von 50.000 Schaltspielen
• IP65-Schutz an der Front und IP20 an den Klemmen
• Schraubklemmen mit Anschlussmöglichkeit für Leiter von 1,5 mm² bis 6 mm²
• Schwarzer Griff für eine klare visuelle Anzeige

Technische Daten

• Schaltertyp: Hauptumschalter
• Polzahl: 3
• Bemessungsdauerstrom (Iu): 25 A
• Schaltfunktion: I-0-II
• Montageart: Frontplattenmontage (zentrale Montage)
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bedingter Bemessungskurzschlussstrom (Iq): 50 kA (mit 25A gG/gL-Sicherung)
• Schutzart (Front): IP65
• Schutzart (Klemmen): IP20
• Mechanische Lebensdauer: 100.000 Schaltspiele
• Elektrische Lebensdauer: 50.000 Schaltspiele
• Anschlussart: Schraubklemmen
• Klemmenkapazität: 1 x 1,5 - 6 mm² / 2 x 1,5 - 2,5 mm²
• Schaltwinkel: 90°
• Griffarbe: Schwarz
• Normen: IEC/EN 60947

Tipps

Stellen Sie sicher, dass der Schalter an einem trockenen, vibrationsfreien Ort montiert wird und dass die Leiter gemäß den Klemmenvorgaben ordnungsgemäß angezogen werden. Verwenden Sie für Anwendungen mit hohen Kurzschlussströmen die empfohlene 25 A gG/gL-Sicherung zum Schutz.
