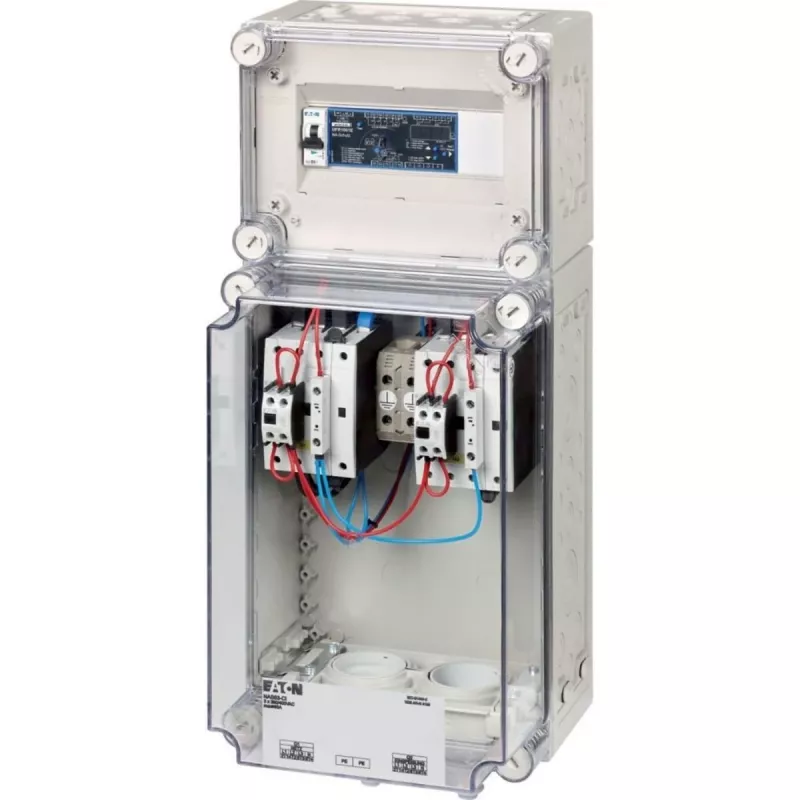

Eaton NAS63-CI-1 Netzanschluss-Schutzkombination 63A 3P+N 400V AC 168106

Die Eaton NAS63-CI-1 ist eine Netzanschluss-Schutzkombination für dezentrale Erzeugungsanlagen wie Photovoltaikanlagen und Blockheizkraftwerke. Sie vereint Überwachungs- und Trennfunktionen in einem einzigen Hutschienen-Gerät und gewährleistet die Einhaltung der VDE-AR-N 4105, ohne dass separate Schutzrelais und Schütze erforderlich sind.

Highlights

• Bemessungsstrom: 63 A, Bemessungsspannung: 400 V AC, 3-polig + N Konfiguration
• Überwacht Über-/Unterspannung, Über-/Unterfrequenz, Phasenfolge und Inselbildung
• Integriertes Schütz zur automatischen Trennung
• 2 NO + 2 NC Hilfskontakte zur Statusmeldung
• Kompakte modulare Breite von 6 TE (105 mm), Hutschienenmontage

Im täglichen Einsatz

Zwischen Generator und öffentlichem Netz installiert, prüft die NAS63-CI-1 kontinuierlich die Netzparameter. Liegt ein Wert außerhalb des zulässigen Bereichs, öffnet das interne Schütz innerhalb der geforderten Zeit und trennt den Generator. Die Hilfskontakte ermöglichen eine Fernüberwachung des Schaltzustands. Schraubklemmen bieten eine sichere Verbindung für Leiter bis zum Bemessungsquerschnitt.

Technische Daten

• Produkttyp: Netzanschluss-Schutzkombination (NA-Schutzkombination)
• Bemessungsstrom (In): 63 A
• Bemessungsspannung (Un): 400 V AC
• Polzahl: 3P+N
• Frequenz: 50/60 Hz
• Schutznorm: VDE-AR-N 4105
• Überwachungsfunktionen: Über-/Unterspannung, Über-/Unterfrequenz, Phasenfolge, Inselbildungserkennung
• Trenneinrichtung: Integriertes Schütz
• Hilfskontakte: 2 NO + 2 NC
• Montageart: Hutschiene
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +55 °C
• Anschlussart: Schraubklemmen
• Modulare Breite: 6 TE (105 mm)
• Anwendung: Photovoltaikanlagen, BHKW, dezentrale Erzeugung

Abschließende Anmerkung

Die NAS63-CI-1 vereinfacht die Einhaltung der Netzanschlussbedingungen, indem sie Schutz und Schaltung in einem Gerät kombiniert, was die Verkabelung und den Platzbedarf im Schaltschrank reduziert.
