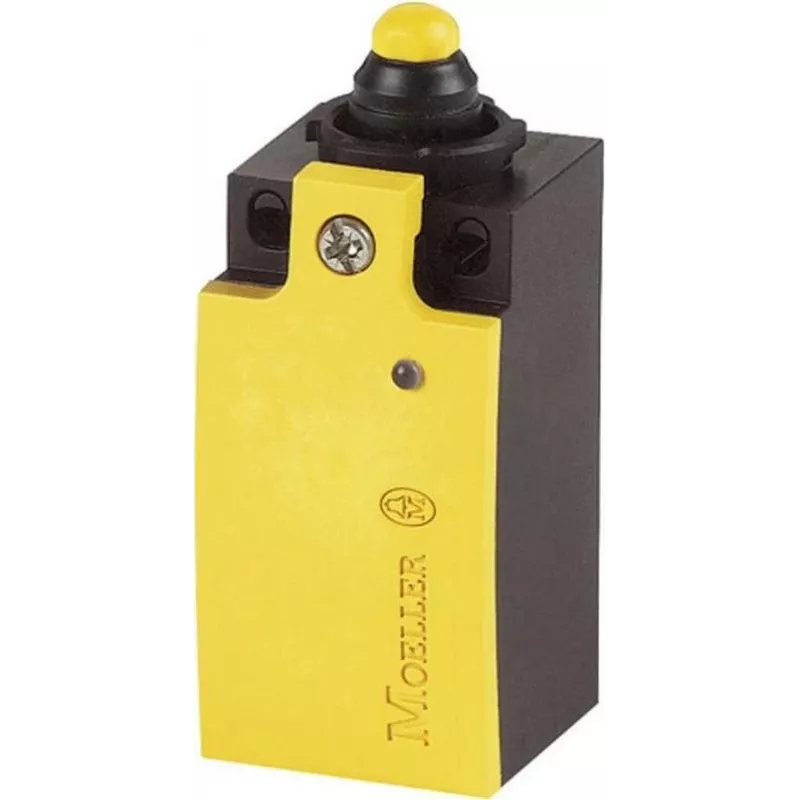

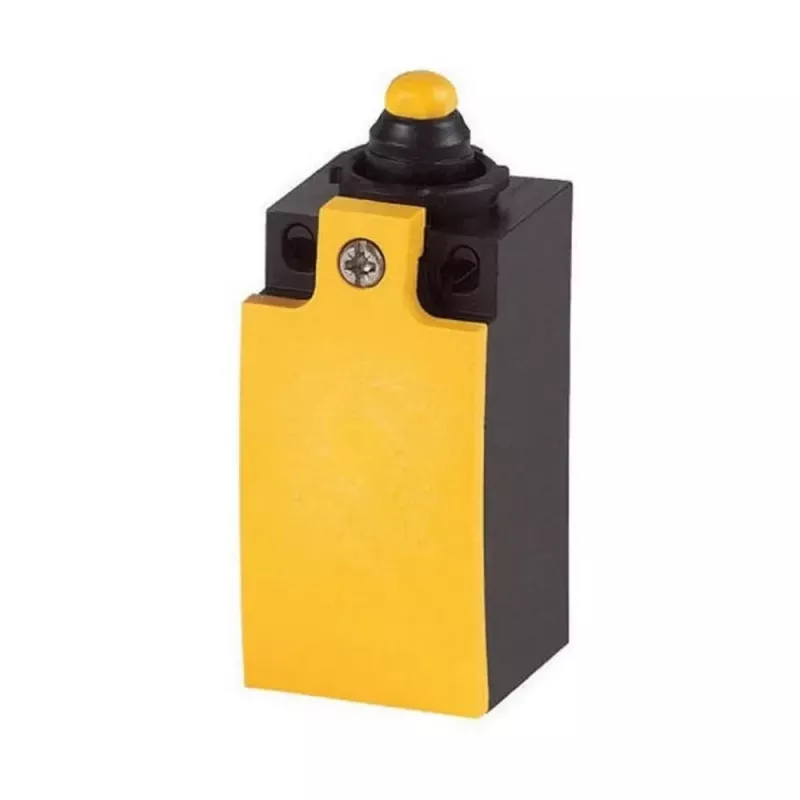

Eaton LS-S20A Stößel-Endschalter, 400 V AC/4 A, 1 NO/1 NC, IP67, Thermoplast 106810

In automatisierten Maschinen und Fördersystemen können Fehler bei der Positionserkennung die Produktion zum Stillstand bringen und Sicherheitsrisiken verursachen. Der Eaton LS-S20A Stößel-Endschalter bietet zuverlässige Endlagenerkennung mit einem robusten Schnappmechanismus und IP67-Dichtung, was einen zuverlässigen Betrieb auch in staubigen oder feuchten Umgebungen gewährleistet.

Für wen ist es geeignet

Dieser Endschalter ist ideal für Maschinenbauer, Schaltschrankbauer und Wartungsingenieure, die einen kompakten, langlebigen Positionsschalter für industrielle Steuerkreise benötigen. Er eignet sich für Anwendungen wie Endanschläge an Werkzeugmaschinen, Förderbandausrichtung und Sicherheitsverriegelungsüberwachung.

Hauptmerkmale

• Stößelbetätigung mit Momentanfunktion (federrückstellend)
• 1 NO + 1 NC (SPDT) Schnappschalterkontakte
• Bemessung für 400 V AC / 4 A (AC-15) und 250 V DC / 0,5 A (DC-13)
• IP67-Schutz gegen Staub und zeitweiliges Eintauchen
• Thermoplastgehäuse für Korrosionsbeständigkeit und geringes Gewicht
• Schraubklemmen und M20 x 1,5 Kabeleinführung für einfache Verdrahtung

Spezifikationen

• Betätigungsart: Stößel
• Betätigungsfunktion: Momentan (federrückstellend)
• Kontaktbestückung: 1 NO / 1 NC (SPDT)
• Bemessungsbetriebsspannung (AC): 400 V AC
• Bemessungsbetriebsstrom (AC-15): 4 A
• Bemessungsbetriebsspannung (DC): 250 V DC
• Bemessungsbetriebsstrom (DC-13): 0,5 A
• Schutzart: IP67
• Gehäusematerial: Thermoplast
• Anschlussart: Schraubklemmen
• Kabeleinführung: M20 x 1,5
• Schaltprinzip: Schnappschalter
• Betriebstemperaturbereich: -25 bis +70 °C
• Mechanische Lebensdauer: > 10 Millionen Betätigungen
• Elektrische Lebensdauer: > 0,1 Millionen Betätigungen

Tipps

Für beste Zuverlässigkeit montieren Sie den Schalter so, dass der Stößel innerhalb seiner angegebenen Weggrenzen betätigt wird. Verwenden Sie eine geeignete Kabelverschraubung, um die IP67-Schutzart an der Kabeleinführung aufrechtzuerhalten.
