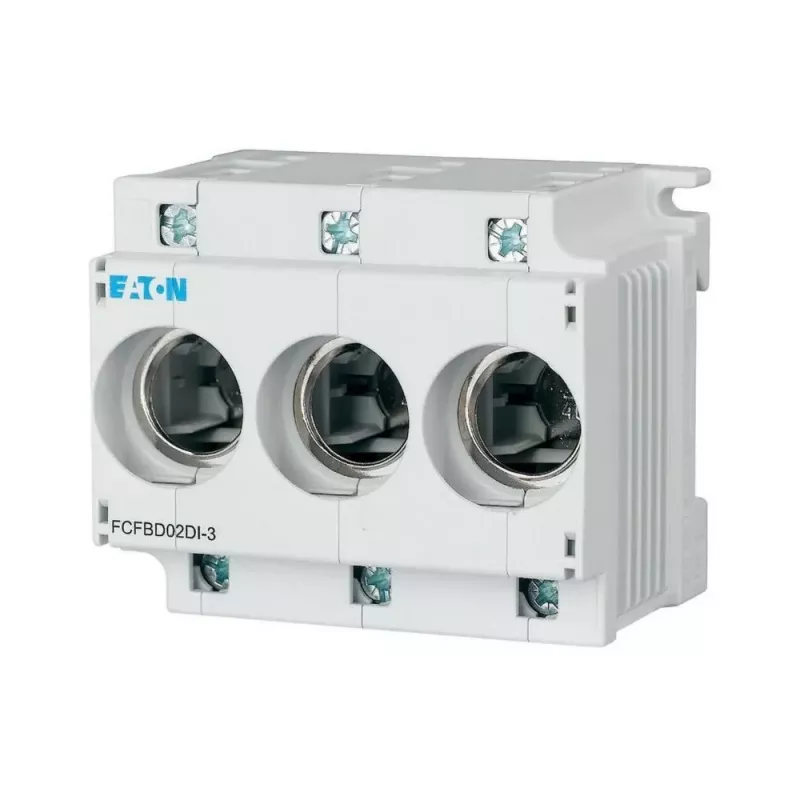

Eaton FCFBD02DI-3 D02 3-poliger Sicherungshalter, E18, 400 V AC, 63 A, DIN-Schiene 148810

In industriellen und gewerblichen Elektroinstallationen erfordert der Schutz von Stromkreisen vor Überstrom und Kurzschlüssen zuverlässige Sicherungshalter, die standardisierte Sicherungseinsätze aufnehmen können. Der Eaton FCFBD02DI-3 ist ein 3-poliger Sicherungshalter für D02-Sicherungssysteme mit der Sicherungsgröße E18 und bietet eine sichere und zugängliche Montagelösung für Sicherungen bis 63 A.

Für wen ist es geeignet

Dieser Sicherungshalter ist für Elektriker, Schaltschrankbauer und Wartungspersonal gedacht, die D02-Sicherungen in Verteilern, Schaltschränken oder anderen DIN-Schienen-Gehäusen installieren oder austauschen müssen. Er eignet sich für Anwendungen, bei denen Drehstromkreise einen individuellen Sicherungsschutz pro Phase erfordern.

Hauptmerkmale

• 3-polige Konfiguration für Drehstromkreisschutz
• Kompatibel mit D02-Sicherungssystem, Sicherungsgröße E18
• Bemessungsbetriebsspannung 400 V AC
• Unterstützt Sicherungseinsätze bis 63 A
• DIN-Schienenmontage (EN 60715) für einfache Installation
• Schraubklemmen mit Kapazität 1,5 - 25 mm² für starre oder flexible Leiter
• Frontseitige Schutzart IP20
• Gehäuse aus selbstverlöschendem Thermoplast
• Kompakte Modulbreite von 3 TE (ca. 54 mm)

Spezifikationen

• Produkttyp: Sicherungshalter
• Sicherungssystem: D02
• Sicherungsgröße: E18
• Anzahl der Pole: 3
• Bemessungsbetriebsspannung (Ue): 400 V AC
• Bemessungsstrom (In): bis 63 A (abhängig von der Sicherung)
• Montageart: DIN-Schiene (EN 60715)
• Anschlussart: Schraubklemmen
• Klemmenkapazität (starr/flexibel): 1,5 - 25 mm²
• Schutzart (IP): IP20 (Frontseite)
• Betriebstemperatur: -25 bis +60 °C
• Gehäusematerial: Thermoplast, selbstverlöschend
• Modulbreite: 3 TE (ca. 54 mm)

Tipps

Stellen Sie bei der Installation sicher, dass der Sicherungshalter auf einer Standard-35-mm-DIN-Schiene montiert und die Stromversorgung unterbrochen ist. Verwenden Sie geeignete Schraubendreher, um die Klemmen mit dem empfohlenen Drehmoment anzuziehen. Verwenden Sie zum Austausch immer D02-Sicherungseinsätze der Größe E18 mit dem korrekten Nennstrom für den Stromkreis.
