Display EKWB EK-Quantum Lumen 7 Zoll LCD, Aluminium, schwarz, 192×112×16,1 mm

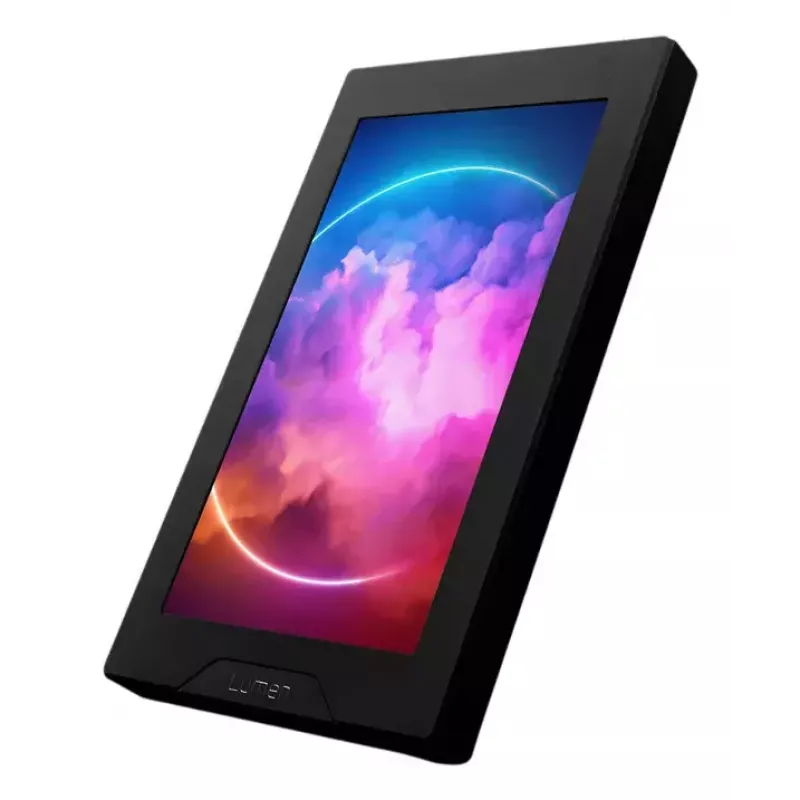

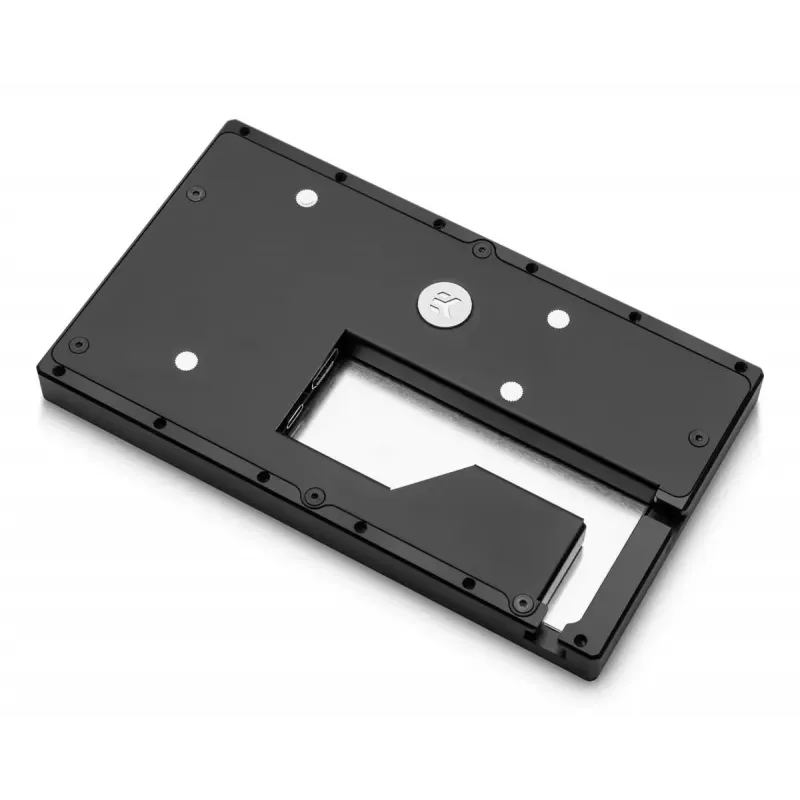

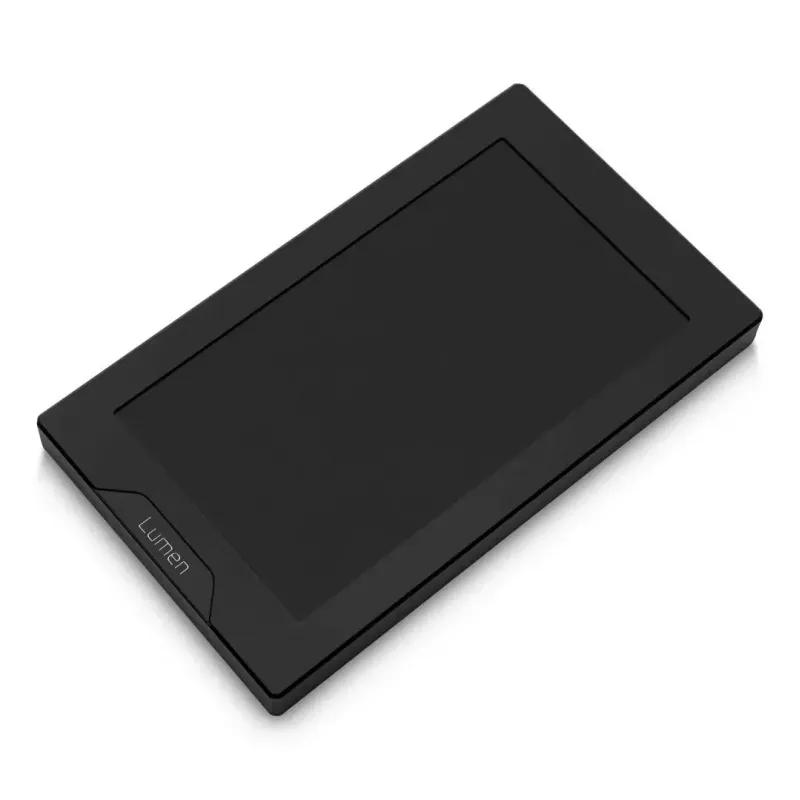

Das EKWB EK-Quantum Lumen 7" LCD ist ein 7-Zoll-IPS-Display in einem schwarz eloxierten Aluminiumgehäuse mit den Abmessungen 192 × 112 × 16,1 mm. Es wurde für die Integration in kundenspezifische PC-Kühlungs- und Steuerungskonfigurationen entwickelt und fungiert als zusätzlicher Desktop-Bildschirm oder als visuelles Panel im Gehäuse. Der Bildschirm unterstützt eine native Auflösung von 1024 × 600 Pixeln und wird über HDMI 2.0 für Video und entweder über einen internen USB-Typ-A- oder einen externen USB-Typ-C-Anschluss für Touch/Kommunikation und Stromversorgung mit einem Host verbunden. Der CNC-gefräste Aluminiumrahmen verfügt über Rillen und Kerben für eine ordentliche Kabelführung und bietet Montagelochabstände, die mit Standardpositionen für 120-mm-Lüfter kompatibel sind, für die Installation im Gehäuse.

Vorteile

Das EK-Quantum Lumen 7" LCD kombiniert ein IPS-Panel für weite Betrachtungswinkel und präzise Farben mit einem robusten, eloxierten Aluminiumrahmen, der verschleißfest ist und die Wärmeableitung unterstützt. Seine kompakte 7"-Diagonale und die Auflösung von 1024×600 bieten ausreichend Platz für die Überwachung von Daten oder die Anzeige benutzerdefinierter Grafiken, ohne das Innere eines PCs zu überladen. Die mitgelieferten HDMI-2.0- und USB-Kabel vereinfachen den Anschluss sowohl für den internen Gebrauch als auch als externer Monitor. Mehrere auf 120-mm-Lüfterbohrungen abgestimmte Montagepositionen ermöglichen eine flexible Platzierung in vielen modernen Gehäusen.

Geeignet für

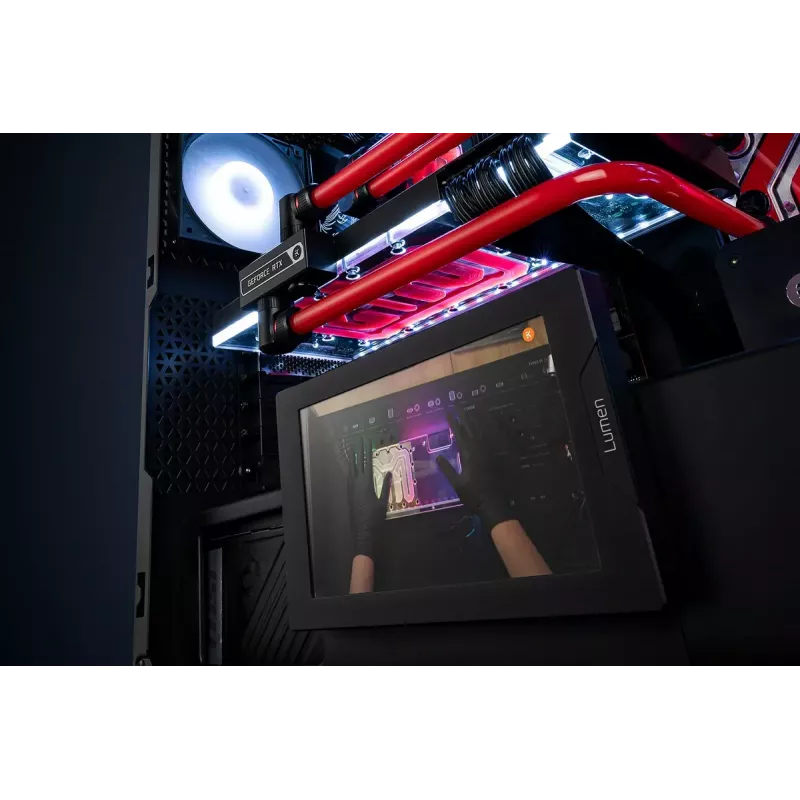

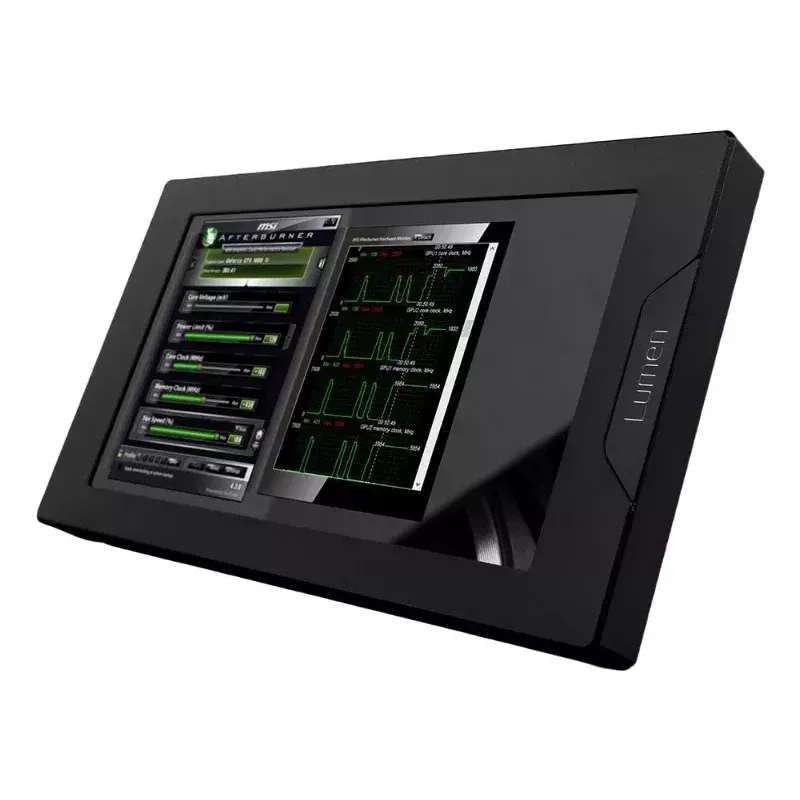

• Systemüberwachung im Gehäuse von Temperaturen, Lüfterdrehzahlen und anderer Telemetrie

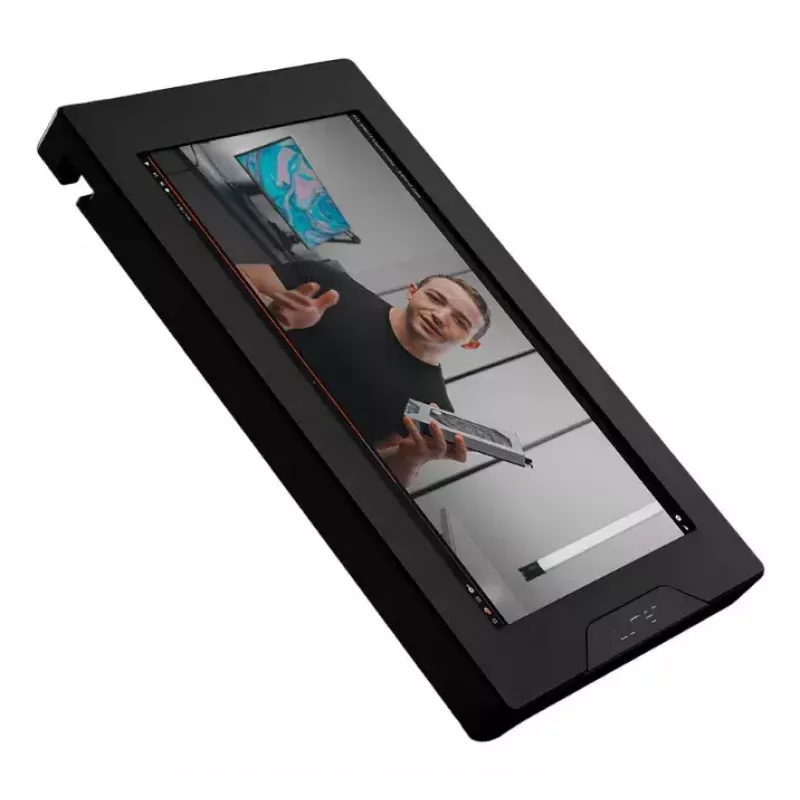

• Externer Zweitbildschirm für Dashboards, Widgets oder Medien

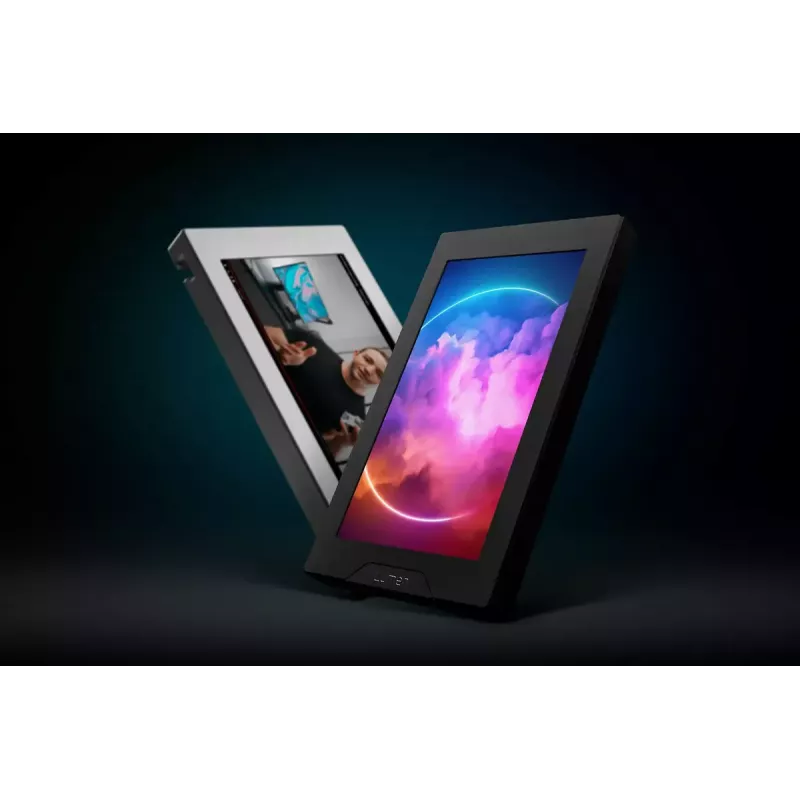

• Ästhetische Anzeigen mit Animationen, GIFs oder benutzerdefinierten Bildern
• Integration mit kundenspezifischen Flüssigkeitskühlungs- und Bedienfeldern

Wichtige Spezifikationen

• Bildschirmgröße: 7 Zoll (Diagonale)
• Paneltyp: IPS für weite Betrachtungswinkel und Farbkonsistenz
• Native Auflösung: 1024 × 600 Pixel (SVGA-Klasse)
• Gehäusematerial: CNC-gefrästes, eloxiertes Aluminium
• Abmessungen: 192 × 112 × 16,1 mm
• Montagekompatibilität: Lochabstand auf 120-mm-Lüfterpositionen abgestimmt; drei Montagepositionen
• Videoeingang: HDMI 2.0 (Kabel im Lieferumfang)
• USB-Konnektivität: interner USB-Typ-A für den Einsatz im Gehäuse und USB-Typ-C für den externen Einsatz (Kabel im Lieferumfang)

Verwendung

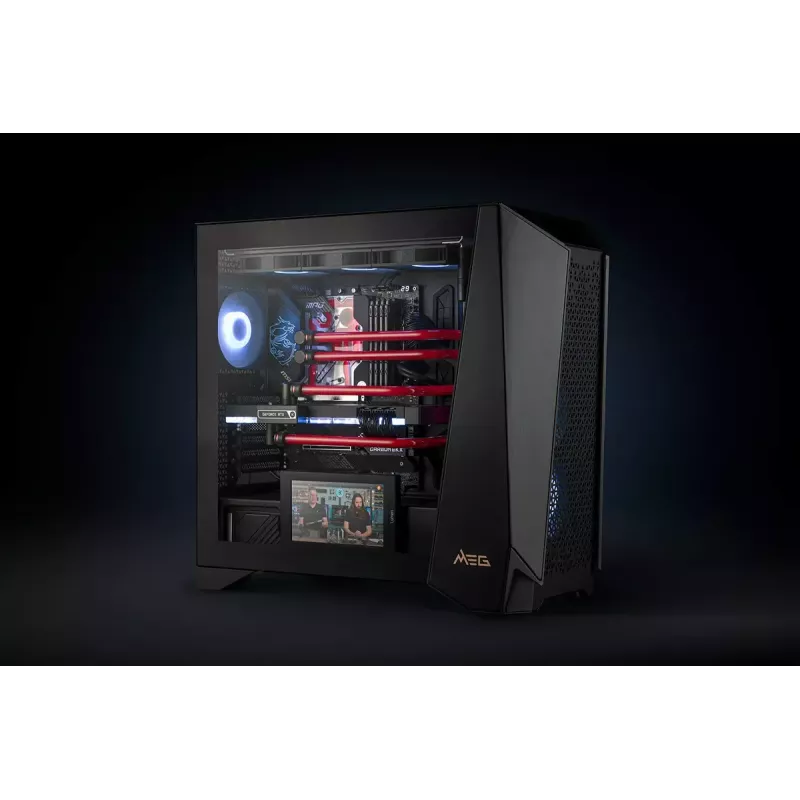

Für die Installation im Gehäuse positionieren Sie das Display über einer standardmäßigen 120-mm-Lüftermontageposition mithilfe der bereitgestellten Montagelochausrichtungsoptionen und führen Sie die HDMI- und USB-Kabel durch die hinteren Rillen, um die Verkabelung ordentlich zu halten. Schließen Sie das HDMI-2.0-Kabel an Ihren Grafikausgang und den internen USB-Typ-A an einen Motherboard-Header oder einen internen USB-Hub an, um Touch-/Kommunikationsfunktionen zu ermöglichen. Für die externe Verwendung verbinden Sie die HDMI- und USB-Typ-C-Kabel mit dem Hostgerät. Das Display wird vom Betriebssystem als zusätzlicher Monitor erkannt; konfigurieren Sie Auflösung und Ausrichtung über die Anzeigeeinstellungen Ihres Betriebssystems. Passen Sie die Platzierung an oder drehen Sie den Bildschirm, wenn Sie kompatible Montagehalterungen verwenden, um den gewünschten Betrachtungswinkel zu erreichen.

Empfehlungen

Um eine gleichbleibende Leistung und eine saubere Installation zu gewährleisten, verwenden Sie die mitgelieferten HDMI-2.0- und USB-Kabel, befestigen Sie das Display an standardmäßigen 120-mm-Montagepunkten und führen Sie die Kabel durch die integrierten hinteren Rillen. Vermeiden Sie es, den Aluminiumrahmen scheuernden Reinigungsmitteln auszusetzen; wischen Sie ihn mit einem weichen, trockenen oder leicht angefeuchteten Tuch ab. Wenn das Display im Gehäuse verwendet wird, stellen Sie sicher, dass die Luftzirkulation ausreicht, um einen Wärmestau hinter dem Display zu verhindern.
