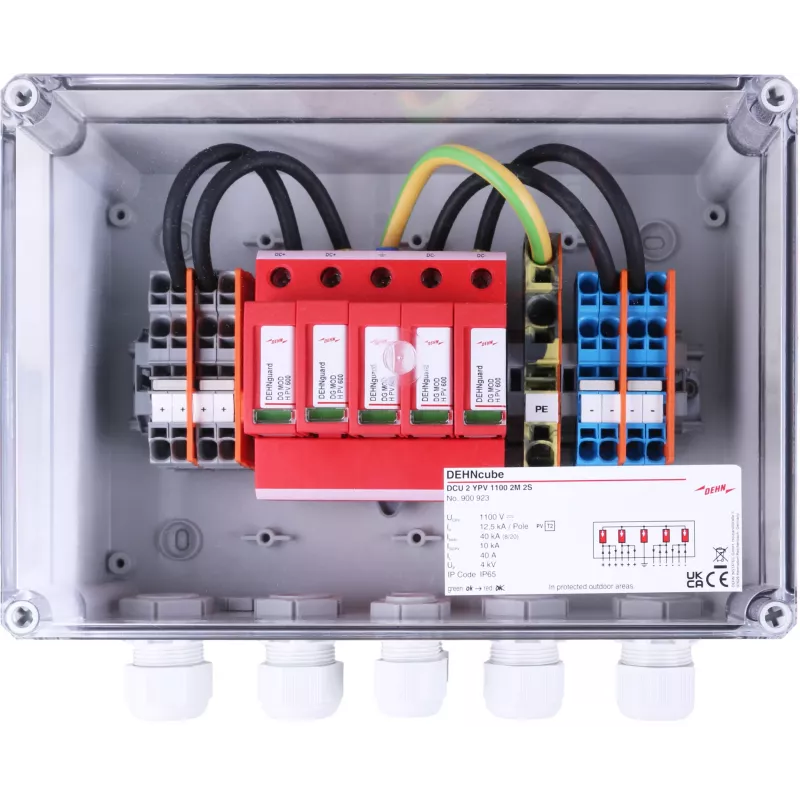

DEHN 900923 DCU 2 YPV 1100 2M 2S PV-String-Combiner-Box mit Überspannungsschutz, IP65, 2 MPPT, 2 Strings pro MPPT

PV-String-Combiner-Box mit integriertem Überspannungsschutz für Photovoltaikanlagen, die zwei MPPT-Eingänge und zwei Strings pro MPPT in einem UV-beständigen IP65-Gehäuse kombiniert. Die DEHN DCU 2 YPV 1100 2M 2S bietet eine maximale Betriebsspannung von 1100 V DC und eine Kurzschlussstromfestigkeit von 200 A pro MPPT, was sie für große Solarinstallationen geeignet macht.

Vorteile

Vorkonfektionierte Y-Verbindungsschaltung mit SCI-Technologie bietet zuverlässigen Überspannungsschutz im Common- und Differenzmodus. Visuelle Fehleranzeige ermöglicht schnelle Statusprüfungen ohne Öffnen des Gehäuses. Schraubklemmen akzeptieren Leiter bis 16 mm² starr oder 10 mm² flexibel, was die Installation vereinfacht.

Geeignet für

• Photovoltaikanlagen mit zwei MPPT-Trackern und zwei Strings pro Tracker
• Wandmontierte Außeninstallationen, die IP65-Schutz erfordern
• Anwendungen mit DC-Betriebsspannung bis 1100 V

Hauptspezifikationen

• Überspannungsschutzgerät Typ 2 gemäß EN 50539-11
• Nennableitstrom: 20 kA (8/20 µs) pro Pol
• Maximaler Ableitstrom: 40 kA (8/20 µs) pro Pol
• Spannungsschutzpegel: ≤ 4,0 kV
• Betriebstemperaturbereich: -25 °C bis +60 °C

Empfehlungen

Für optimale Leistung installieren Sie die Combiner-Box in der Nähe der PV-Strings und stellen Sie eine ordnungsgemäße Erdung sicher. Verwenden Sie Kabelverschraubungen, die für die Leiterquerschnitte geeignet sind, um die IP65-Schutzart zu erhalten.
