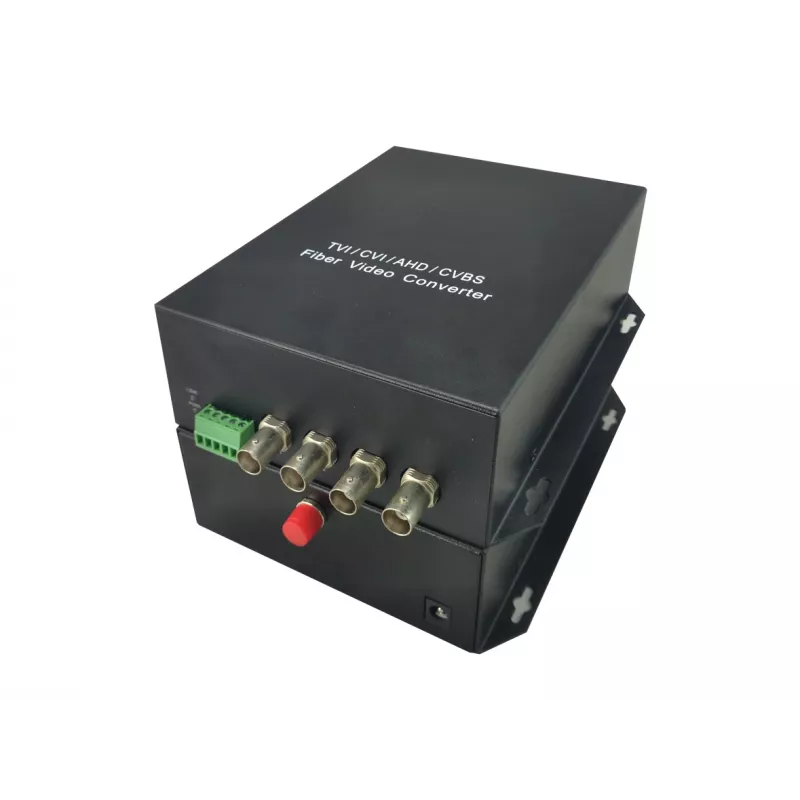

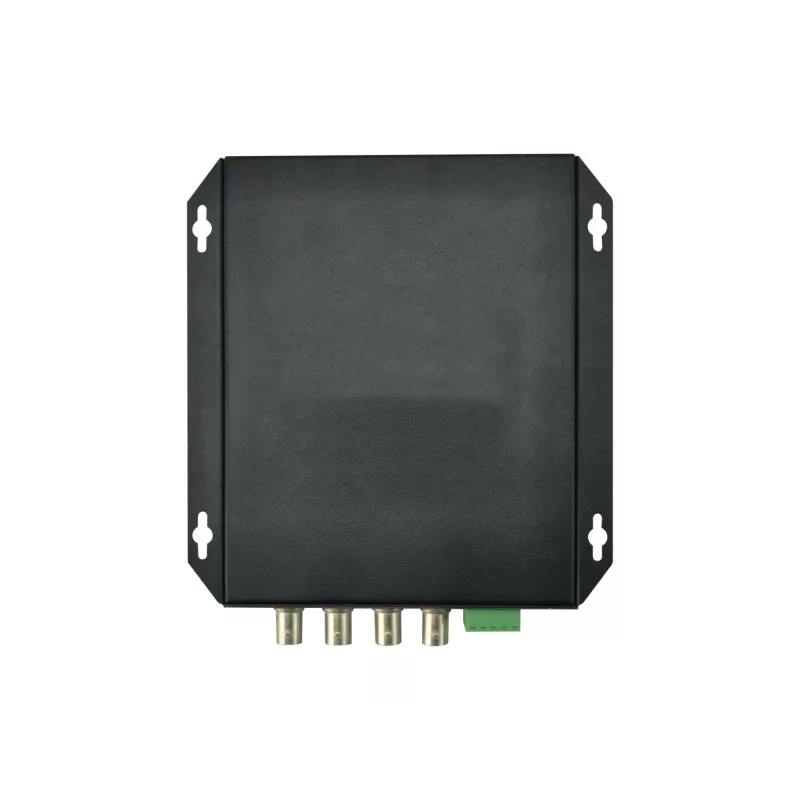

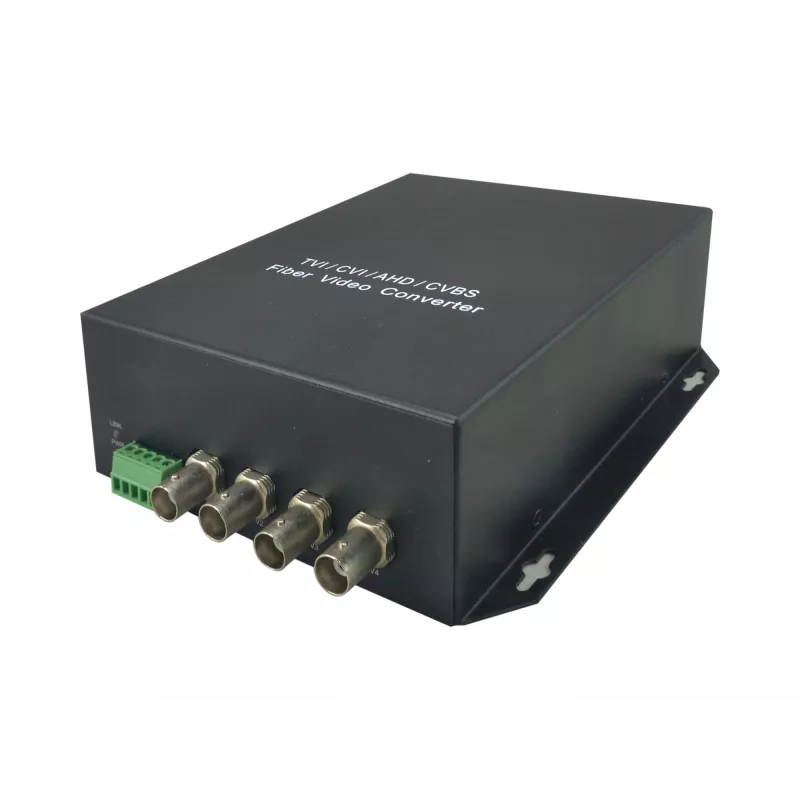

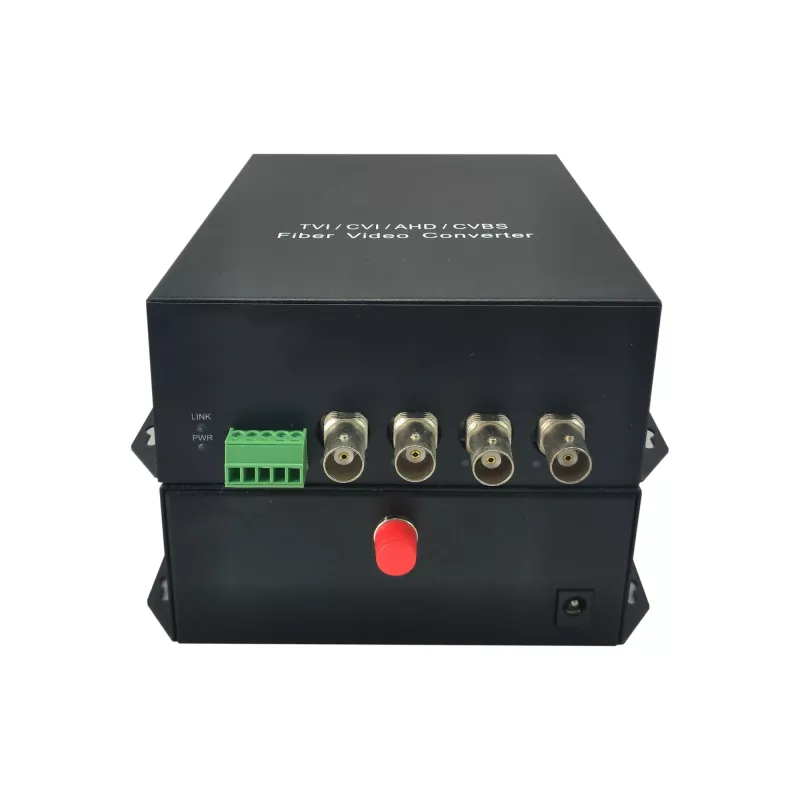

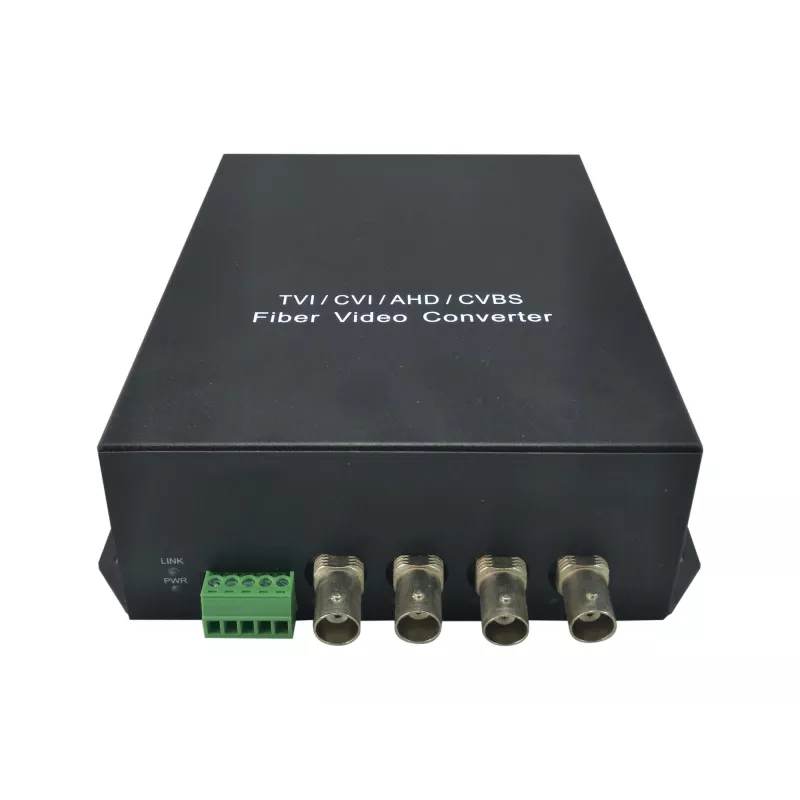

AV-Transmitter LevelOne 4-Kanal BNC über Glasfaser-Extender-Kit 20 km

Das LevelOne AV-Transmitter 4-Kanal BNC über Glasfaser-Extender-Kit 20 km (AVF-1401) überträgt analoge Composite-Videosignale über Glasfaser für Entfernungen bis zu 20 km. Die Videosignale werden am Sender digitalisiert, in optische Signale umgewandelt und über die Glasfaserverbindung an den Empfänger gesendet, der sie wieder in analoge Signale zur Anzeige auf Monitoren umwandelt. Die kompakte Einheit (116,5 x 48 x 157,1 mm, 1,38 kg) unterstützt Faserwellenlängen 1470–1610 nm und 1310 nm und wird mit 5 V (3 A Eingang) betrieben, wodurch sie sich zur Erweiterung analoger Überwachungs-, Beschilderungs- und Videowandsysteme eignet und gleichzeitig mit bestehenden BNC-Infrastrukturen integriert werden kann.

Vorteile

Dieses Kit ermöglicht eine verlustarme Langstreckenübertragung analoger Videos über Glasfaser und bewahrt die Bildqualität im Vergleich zu herkömmlichen Koaxialverbindungen. Der Sender unterstützt vier BNC-Kanäle, passt in standardmäßige BNC-basierte Installationen und reduziert die Notwendigkeit, bestehende analoge Kameras oder Displays auszutauschen. Sein kompaktes, schwarzes Gehäuse und der geringe Strombedarf vereinfachen die Installation in professionellen AV- und Überwachungseinsätzen.

Geeignet für

• Analoge CCTV- und Überwachungssysteme, die eine Langstreckenübertragung erfordern
• Digital Signage- und Videowandinstallationen mit BNC-Eingängen
• Aufrüstung bestehender analoger AV-Installationen ohne Austausch von Kameras oder Monitoren

Technische Daten

• Modell: AVF-1401
• Übertragungsdistanz: bis zu 20 km über Singlemode-Faser
• Unterstützte Faserwellenlängen: 1470–1610 nm und 1310 nm
• Kanäle: 4 BNC-Videokanäle
• Leistungsaufnahme: 5 V, 3 A
• Abmessungen: 116,5 x 48 x 157,1 mm
• Gewicht: 1,38 kg
• Farbe: Schwarz

Gebrauchsanweisung

Verbinden Sie jede analoge Composite-Videoquelle mit den BNC-Eingängen des Senders. Verbinden Sie Sender und Empfänger mit einem kompatiblen Singlemode-Glasfaserkabel im angegebenen Wellenlängenbereich. Versorgen Sie das Gerät mit einem 5-V-, 3-A-Netzteil. Am Empfängerende verbinden Sie die BNC-Ausgänge mit Monitoren oder Aufnahmegeräten. Überprüfen Sie die Signalintegrität und passen Sie Kabelverlegung und Steckverbinder an, um saubere optische Verbindungen zu erhalten.

Empfehlungen

Installieren und terminieren Sie Glasfaserverbindungen gemäß den besten Praktiken der Branche, um Signalverluste zu vermeiden. Verwenden Sie Singlemode-Faser für Entfernungen bis zu 20 km und stellen Sie sicher, dass die Sender- und Empfängerwellenlängen kompatibel sind. Erden und montieren Sie die Geräte an trockenen, belüfteten Orten und überprüfen Sie die Kompatibilität des Netzteils mit den 5-V-/3-A-Anforderungen.
