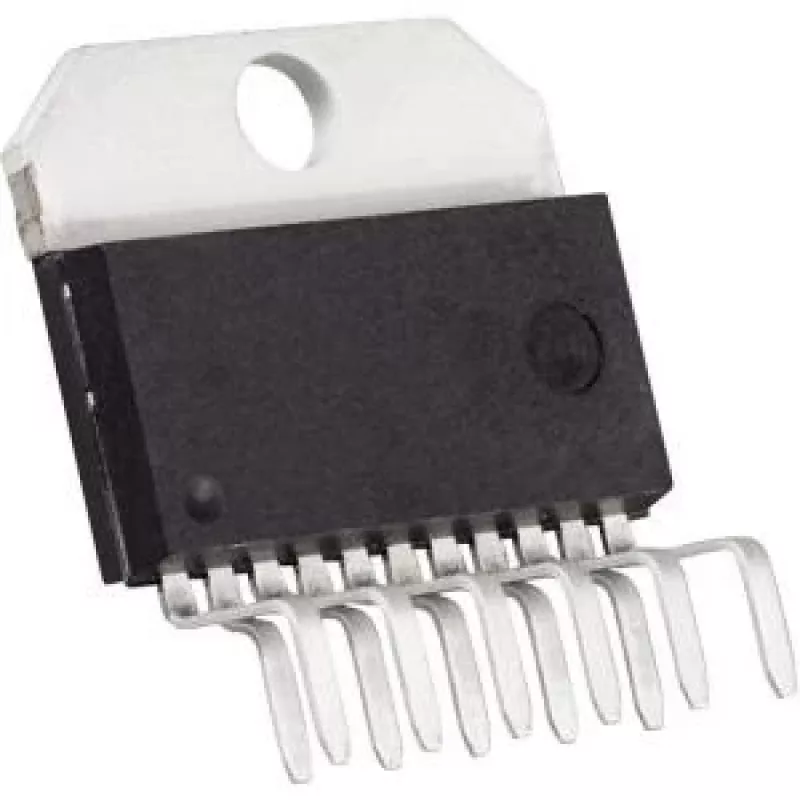

Audioverstärker Texas Instruments OPA541AP, 125 W, einkanalig, 20,3×4,62×17,6 mm

Der Texas Instruments OPA541AP ist ein einkanaliger Leistungsoperationsverstärker, der für Hochleistungs-Audioanwendungen mit einer maximalen Ausgangsleistung von 125 W ausgelegt ist. Das Bauteil wird in einem kompakten Kunststoff-Leistungsgehäuse mit den Nennabmessungen 20,3 × 4,62 × 17,6 mm geliefert und ist zum Ansteuern von Lautsprechern und Lasten konzipiert, die einen kontinuierlich hohen Strom benötigen. Der Verstärker unterstützt Versorgungsspannungen bis zu ±40 V und kann Dauerausgangsströme bis zu 5 A liefern. Interne Schutzschaltungen und eine benutzerprogrammierbare Strombegrenzungsfunktion ermöglichen einen zuverlässigen Betrieb in anspruchsvollen Audio- und Industrieumgebungen.

Vorteile

Der OPA541AP integriert eine Topologie mit einem einzigen Strombegrenzungswiderstand, der sowohl positive als auch negative Stromgrenzen festlegt, was das Design vereinfacht und separate Begrenzungswiderstände bei Hybridverstärker-Ersatz überflüssig macht. Das Bauteil kombiniert bipolare und FET-Prozesstechnologie für eine robuste Leistungsstufe und stabilen Betrieb unter schweren Lasten. Das Kunststoff-Leistungsgehäuse verfügt über einen Kupferanschlussrahmen zur verbesserten Wärmeübertragung für ein besseres Wärmemanagement, während eine alternative hermetische TO-3-Gehäuseoption eine isolierte Montage auf einem Kühlkörper ermöglicht, falls erforderlich.

Geeignet für

• Professionelle Audio-Leistungsstufen und einkanalige Verstärker
• Lautsprechertreiber und aktive Monitormodule
• Leistungsaufbereitungsstufen in Audiogeräten und Messtechnik
• Ersatz von Hybrid-Leistungsverstärkern, die eine einzige Strombegrenzungseinstellung erfordern

Wichtige Spezifikationen

• Ausgangsleistung: 125 W (einkanalige Anwendungen)
• Versorgungsspannungsbereich: bis zu ±40 V
• Dauerausgangsstrom: bis zu 5 A
• Gehäuseabmessungen: 20,3 × 4,62 × 17,6 mm (Kunststoff-Leistungsgehäuse)
• Interne benutzerprogrammierbare Strombegrenzung über einen einzigen externen Widerstand
• Prozesstechnologie: proprietäre bipolare und FET-Fertigung
• Thermische Eigenschaften: Kupferanschlussrahmen für verbesserte Wärmeübertragung; TO-3-Option ermöglicht isolierte Kühlkörpermontage

Verwendung

Installieren Sie den OPA541AP gemäß den Standard-Layoutrichtlinien für Verstärker-Leiterplatten, um eine ausreichende Wärmeableitung zu gewährleisten und parasitäre Induktivitäten und Widerstände in den Ausgangspfaden zu minimieren. Konfigurieren Sie die Versorgungsspannungen bis zu ±40 V je nach Anwendungsanforderung und beachten Sie die absoluten Maximalwerte. Stellen Sie die gewünschte Strombegrenzung ein, indem Sie einen einzigen externen Widerstand wählen, der mit dem Strombegrenzungs-Pin verbunden wird und sowohl positive als auch negative Stromgrenzen gleichzeitig programmiert. Platzieren Sie geeignete Entkopplungskondensatoren nahe den Versorgungspins und befolgen Sie die Datenblattempfehlungen zur Eingangskompensation und Stabilität bei reaktiven Lautsprecherlasten.

Empfehlungen

Verwenden Sie einen Kühlkörper oder sorgen Sie für ausreichende Kupferfläche auf der Leiterplatte zur Wärmeableitung, wenn Sie nahe der Strom- und Leistungsgrenzen des Bauteils arbeiten. Überprüfen Sie den programmierten Strombegrenzungswiderstandswert an einem Prototyp unter erwarteten Lastbedingungen, um Fehlauslösungen oder unzureichenden Schutz zu vermeiden. Für Installationen, die eine direkte Kühlkörpermontage erfordern, ziehen Sie die hermetische TO-3-Gehäuseoption in Betracht, um zusätzliches Isolationsmaterial zu vermeiden.
