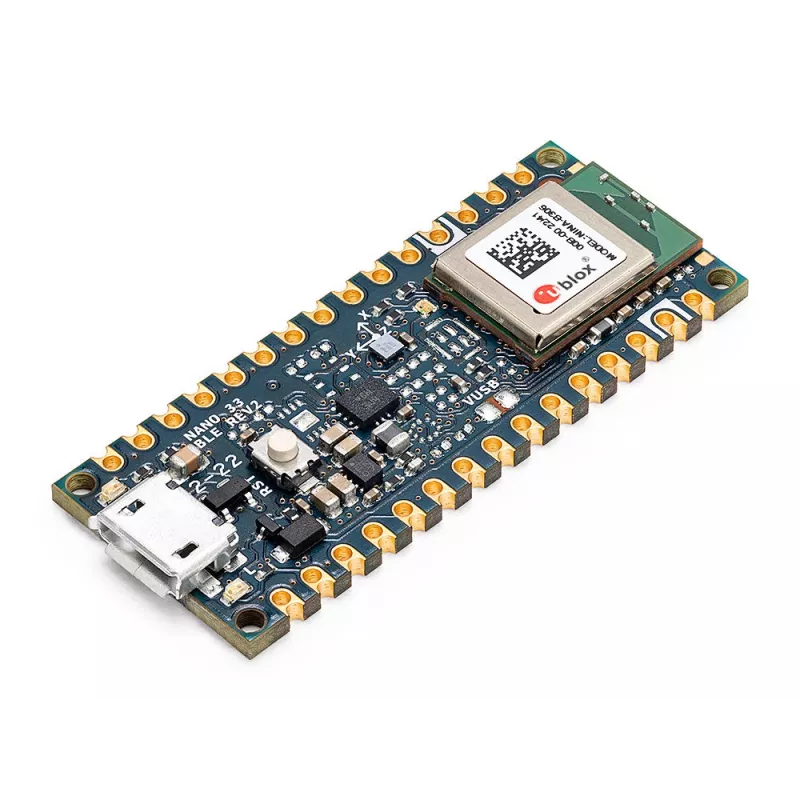

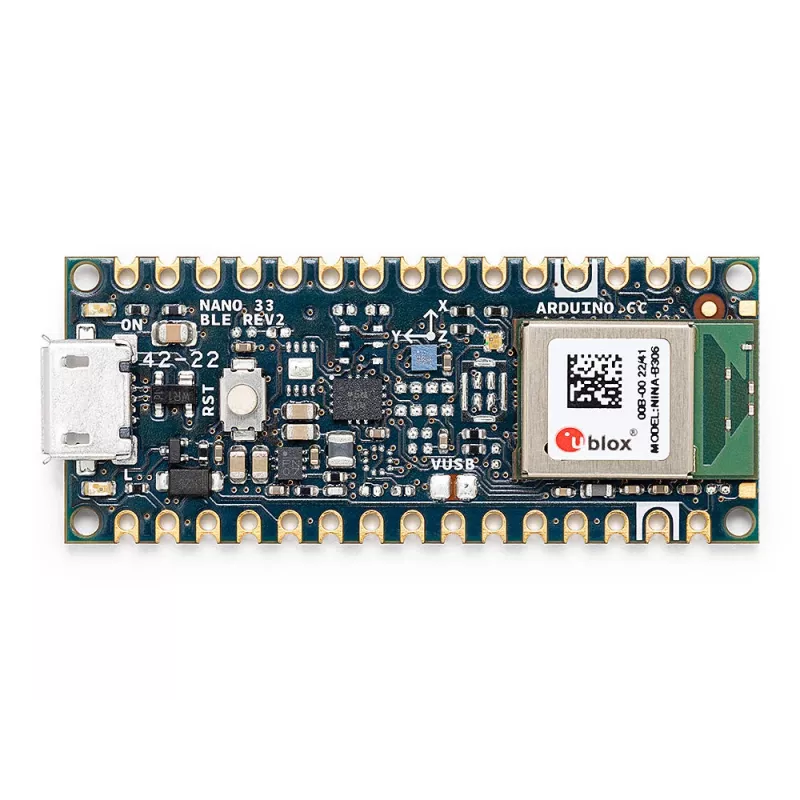

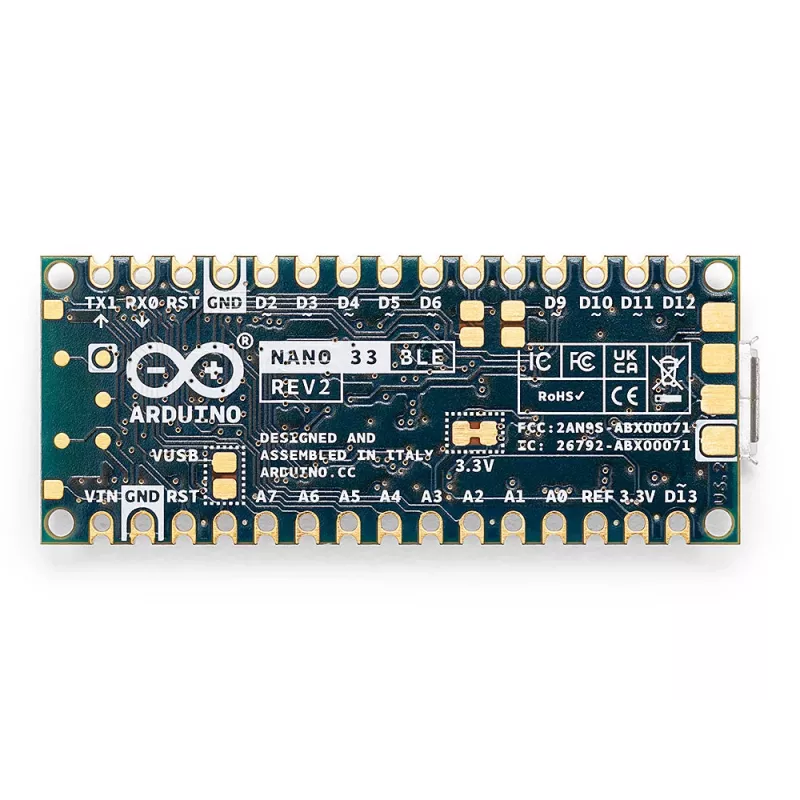

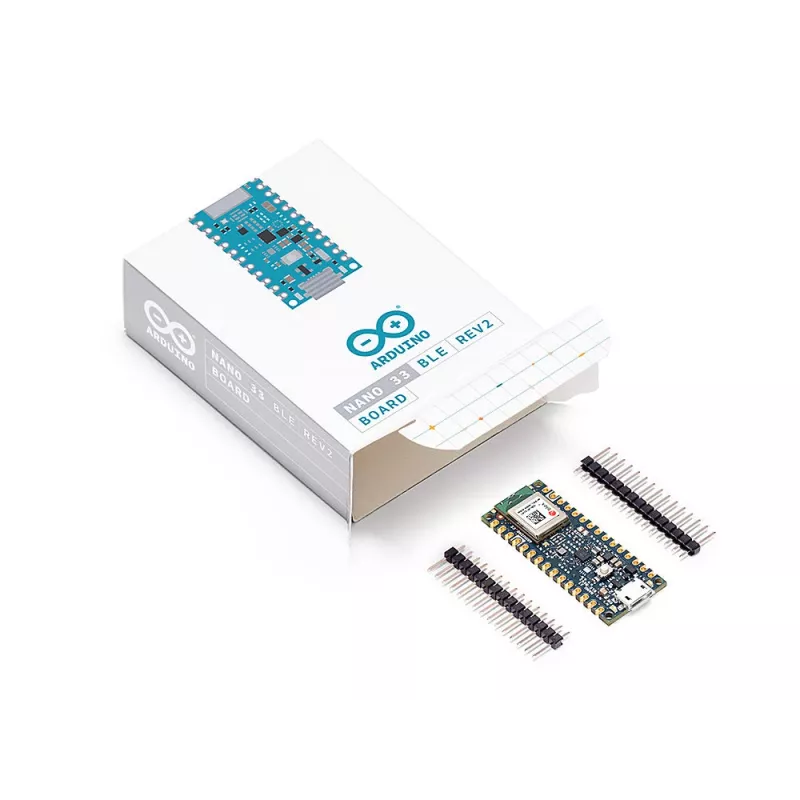

Arduino Nano 33 BLE Rev2 Board ABX00071 mit nRF52840 Cortex-M4 und BLE 5.0

Das Arduino Nano 33 BLE Rev2 zeichnet sich durch seinen Nordic nRF52840 Mikrocontroller aus und bietet Bluetooth Low Energy 5.0 Konnektivität im kompakten Nano-Formfaktor. Im Gegensatz zu vielen Nano-Boards, die auf externe Module für die drahtlose Kommunikation angewiesen sind, integriert dieses Board das Funkmodul direkt, was es ideal für batteriebetriebene IoT-Projekte macht, bei denen Platz und Energieeffizienz eine Rolle spielen.

Highlights

• Nordic nRF52840 ARM Cortex-M4 Prozessor mit 64 MHz
• 1 MB Flash und 256 KB SRAM für größere Sketches und Datenpuffer
• Bluetooth Low Energy 5.0 mit integrierter Antenne
• 14 digitale I/O-Pins, 8 analoge Eingänge und 14 PWM-Kanäle
• Breiter Eingangsspannungsbereich von 5 V bis 21 V für flexible Stromversorgung

Im täglichen Einsatz

Das Nano 33 BLE Rev2 ist ein direkter Ersatz für klassische Nano-Boards, wenn Sie drahtlose Konnektivität benötigen. Seine Betriebsspannung von 3,3 V und 15 mA pro I/O-Pin erfordern Aufmerksamkeit beim Pegelwandler für 5-V-Peripheriegeräte, aber der geringe Stromverbrauch und die BLE-Fähigkeit machen es zu einer starken Wahl für Wearables, Fernsensoren und Edge-Geräte. Der Micro-USB-Anschluss dient zur Programmierung und Stromversorgung, während die SWD-Schnittstelle erweitertes Debugging ermöglicht.

Technische Daten

• Mikrocontroller: Nordic nRF52840
• Prozessorkern: ARM Cortex-M4
• Taktfrequenz: 64 MHz
• Flash-Speicher: 1 MB
• SRAM: 256 KB
• Betriebsspannung: 3,3 V
• Eingangsspannung (VIN): 5–21 V
• Digitale I/O-Pins: 14
• Analoge Eingangspins: 8
• PWM digitale I/O-Pins: 14
• Gleichstrom pro I/O-Pin: 15 mA
• Drahtlose Konnektivität: Bluetooth Low Energy 5.0
• USB-Anschluss: Micro USB
• Kommunikationsschnittstellen: UART, SPI, I2C
• Formfaktor: Arduino Nano
• Integrierte LEDs: Power, TX, RX, D13
• Integrierter Quarz: 32,768 kHz (RTC), 64 MHz (Haupt)
• Debugging-Schnittstelle: SWD

Abschließende Anmerkung

Das Arduino Nano 33 BLE Rev2 bringt moderne BLE-Konnektivität in das bewährte Nano-Format, unterstützt durch das umfangreiche Arduino-Ökosystem und die Bibliotheken.
