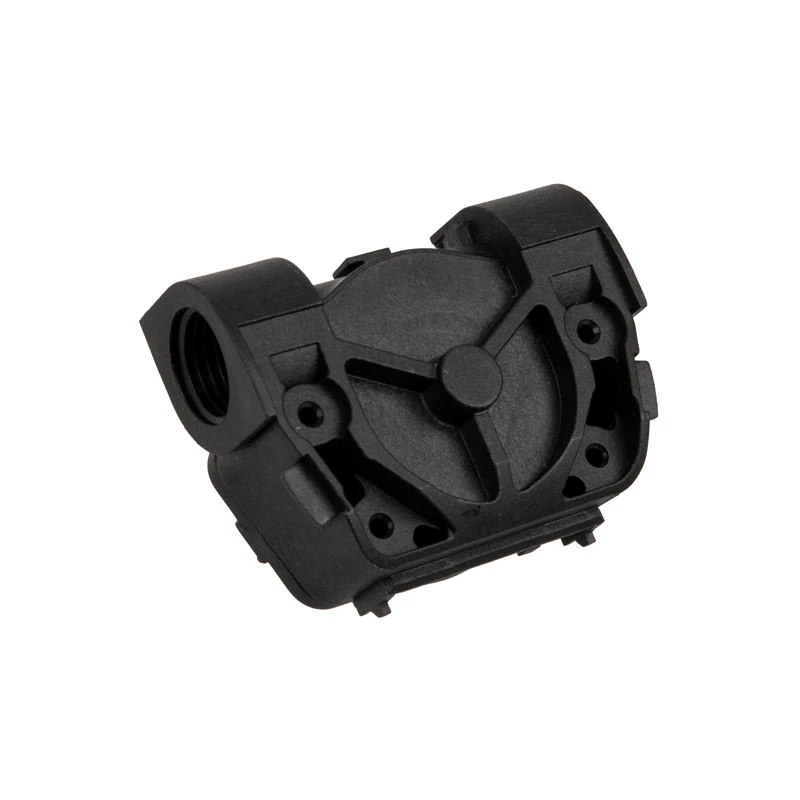

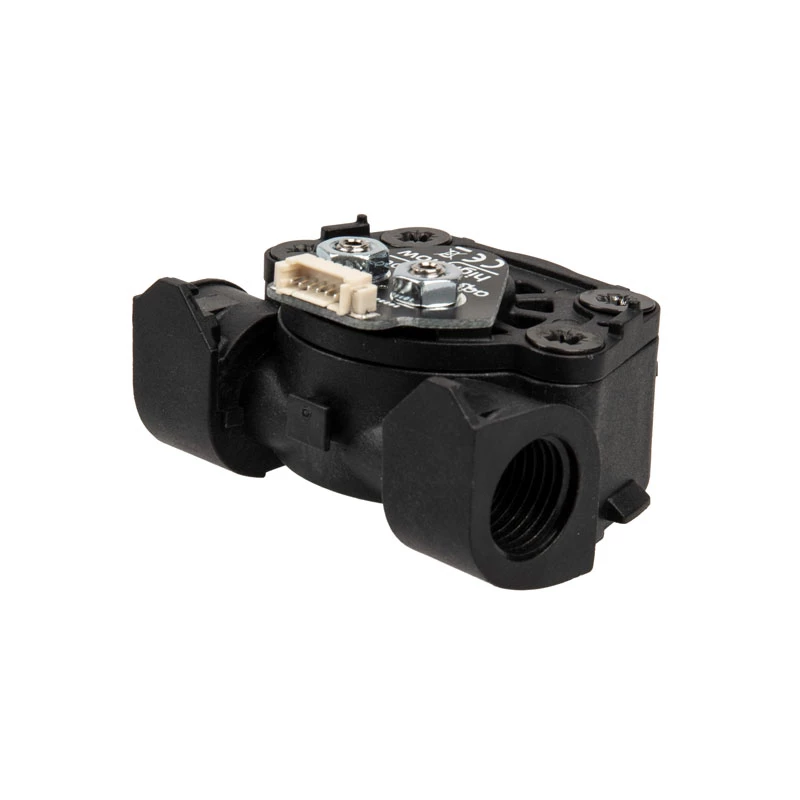

Aqua-Computer Durchflusssensor high flow LT G1/4 — schwarz, G1/4 Anschluss, 51×42×30 mm

Der Aqua-Computer Durchflusssensor high flow LT ist ein kompakter, schwarzer G1/4-Durchflusssensor, der für die Flüssigkeitskühlung und Flüssigkeitsüberwachung in PC-Wasserkreisläufen und anderen kleinen Flüssigkeitssystemen entwickelt wurde. Der Sensor misst 51×42×30 mm und verfügt über einen G1/4-Gewindeanschluss, der mit gängigen Fittings kompatibel ist. Kühlmittel treibt einen internen Rotor an; ein kontaktloser Magnetsensor erfasst die Rotationsgeschwindigkeit und wandelt sie in einen zuverlässigen Durchflusswert um. Das Gerät wird mit einem Verbindungskabel, zwei Schrauben mit Abstandshaltern und Montagezubehör für eine einfache Installation geliefert.

Vorteile

Der Sensor bietet einen weiten Messbereich von ca. 40 l/h bis 1000 l/h und ermöglicht eine genaue Überwachung von niedrigen bis hohen Durchflussregimen. Der symmetrische interne Aufbau macht die Durchflussrichtung irrelevant und ermöglicht den Einbau in beliebiger Ausrichtung. Das kalibrierte Spiel des Rotorlagers reduziert Betriebsgeräusche, während der niedrige hydraulische Widerstand Hochdurchfluss-Kühlkreisläufe unterstützt. Das G1/4-Gewinde gewährleistet die Kompatibilität mit einer Vielzahl von Fittings und Schlauchdimensionen.

Geeignet für

• Überwachung des Kühlmitteldurchflusses in PC-Wasserkühlkreisläufen
• Überwachung des Flüssigkeitsdurchflusses in kompakten Kühlsystemen und Prüfständen
• Integration in maßgeschneiderte Flüssigkeitskühlungsaufbauten und Hochdurchfluss-Setups

Technische Spezifikationen

• Abmessungen: 51 × 42 × 30 mm
• Anschluss: G1/4-Gewindeanschluss
• Durchflussmessbereich: ca. 40 l/h bis 1000 l/h

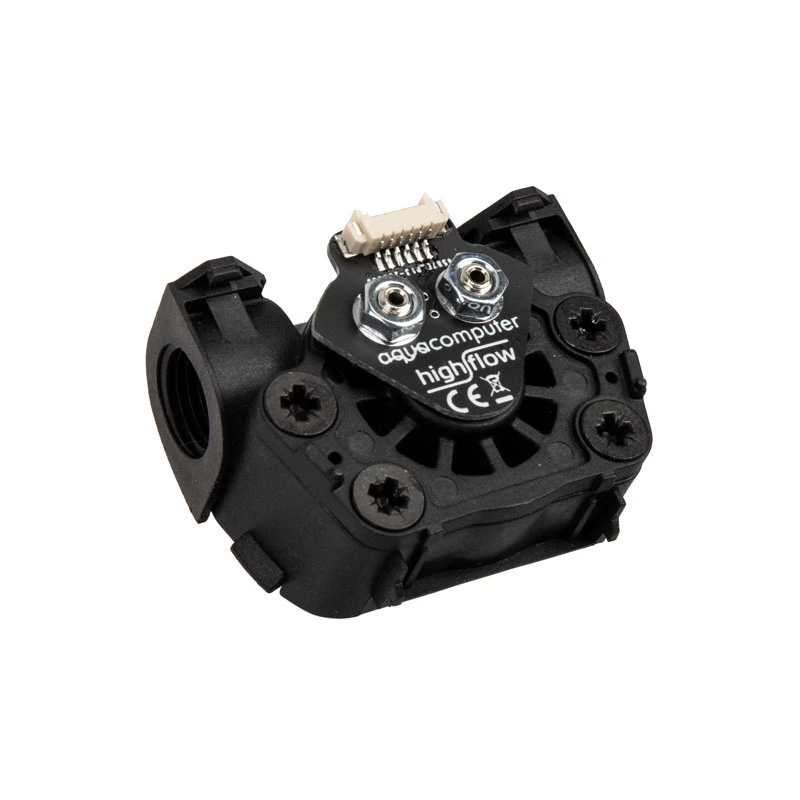

• Konstruktion: symmetrischer interner Aufbau; Rotor/Laufrad mit kontaktlosem Magnetsensor
• Einbaulage: Einbau in beliebiger Ausrichtung möglich; Durchflussrichtung irrelevant
• Hydraulische Eigenschaft: niedriger Durchflusswiderstand, geeignet für Hochdurchflusssysteme

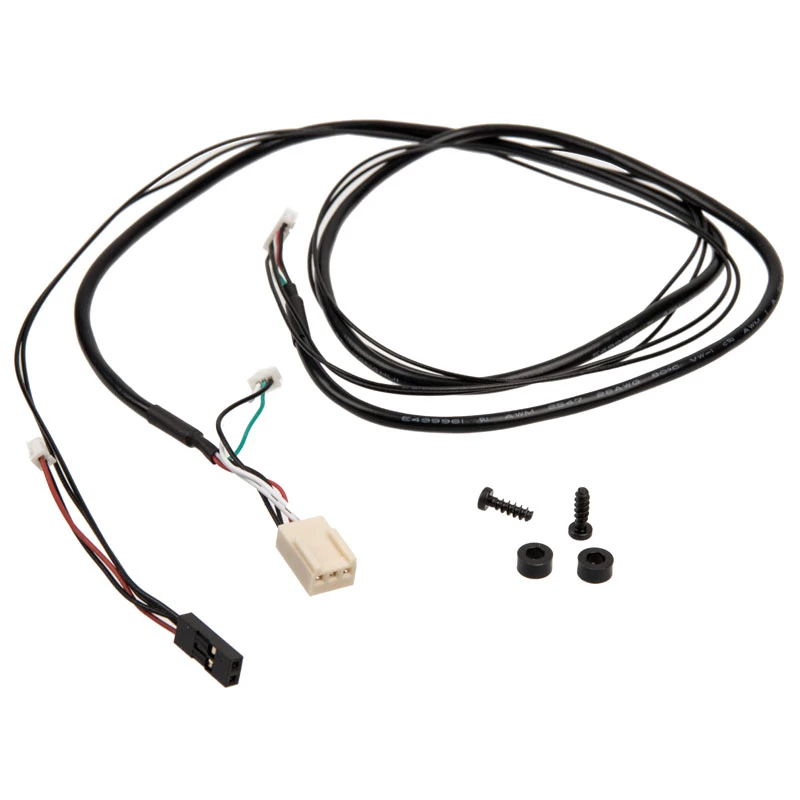

• Lieferumfang: ein Verbindungskabel, zwei Schrauben mit Abstandshaltern, Montagezubehör

Verwendung

Installieren Sie den Sensor mit G1/4-Fittings und den mitgelieferten Schrauben und Abstandshaltern in der Kühlmittelleitung. Schließen Sie das mitgelieferte Kabel gemäß der Gerätedokumentation an den entsprechenden Eingang Ihres Überwachungs- oder Steuergeräts an. Stellen Sie sicher, dass der Sensor mit geeignetem Gewindedichtmittel oder Teflonband abgedichtet ist, falls dies von Ihren Fittings erfordert wird. Starten Sie nach der Installation den Kühlkreislauf und überprüfen Sie die Durchflusswerte in Ihrer Überwachungssoftware oder Ihrem Controller. Führen Sie eine Dichtheitsprüfung durch und bestätigen Sie, dass der gemessene Durchfluss innerhalb der erwarteten Werte für Ihren Kreislauf liegt.

Empfehlungen

Für stabile und genaue Messwerte installieren Sie den Sensor in einem Abschnitt des Kreislaufs mit gleichmäßiger Strömung und vermeiden Sie die Platzierung unmittelbar neben Pumpen oder abrupten Richtungsfittings. Überprüfen Sie regelmäßig auf Verunreinigungen und stellen Sie sicher, dass das Kühlmittel mit den Sensormaterialien kompatibel ist. Verwenden Sie den Sensor innerhalb des angegebenen Durchflussbereichs für eine optimale Leistung.
