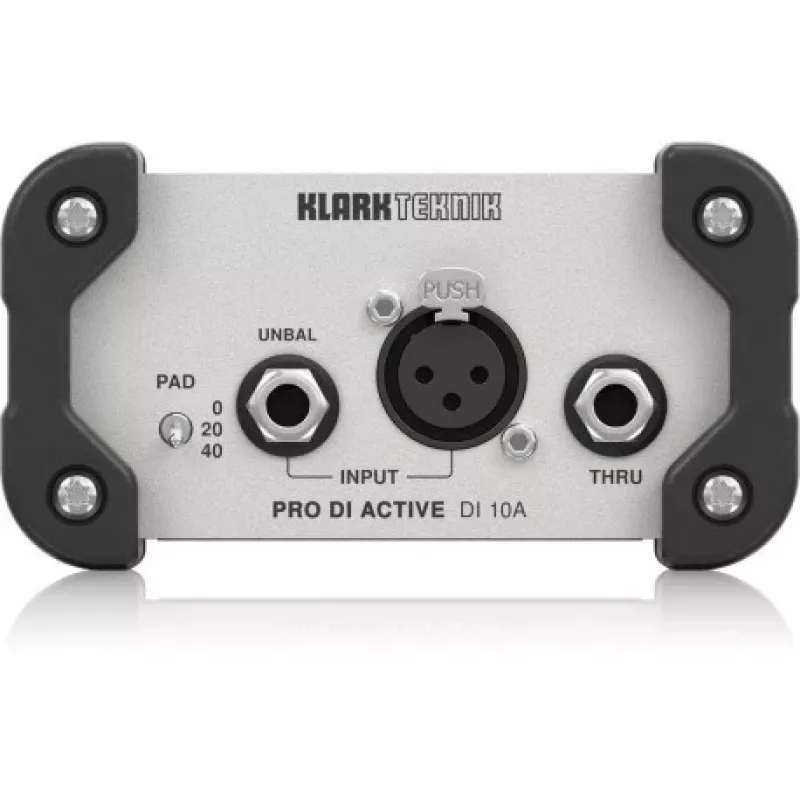

Aktive DI-Box Klark Teknik DI 10A 1-Kanal mit 48V Phantomspeisung

Die aktive DI-Box Klark Teknik DI 10A 1-Kanal mit 48V Phantomspeisung ist ein kompakter Direkt-Eingangswandler, der entwickelt wurde, um Instrumente und Line-Pegel-Quellen an Mischpulte und PA-Systeme anzuschließen. Er wandelt unsymmetrische Instrumentensignale in einen symmetrischen, niederohmigen Ausgang um, sorgt für Impedanzanpassung und akzeptiert 48V Phantomspeisung für die aktive Schaltung. Das Gerät eignet sich sowohl für Live-Sound- als auch für Studioanwendungen, bei denen saubere Signalübertragung und Vermeidung von Brummschleifen erforderlich sind.

Vorteile

Die DI 10A bietet eine rauscharme aktive Schaltung, die die Signalklarheit über lange Kabelstrecken bewahrt und Störungen reduziert. Die Möglichkeit, 48V Phantomspeisung zu nutzen, macht Batterien überflüssig, während der symmetrische Ausgang das Signal vor externen Störgeräuschen schützt. Der einkanalige Formfaktor lässt sich unkompliziert in bestehende Signalketten und Live-Rigs integrieren.

Geeignet für

• Anschluss von E-Gitarren, Bässen und Keyboards an Mischpulte
• Zuführung von Line-Pegel-Quellen und elektronischen Instrumenten in PA-Systeme
• Studioaufnahmen, bei denen Impedanzanpassung und Rauschunterdrückung erforderlich sind
• Live-Sound-Setups, die symmetrische Signale über lange Kabelstrecken benötigen

Wichtige Spezifikationen

• Einkanaliges aktives DI-Design
• Akzeptiert 48V Phantomspeisung für interne aktive Elektronik
• Wandelt unsymmetrisches Instrumenten-/Line-Eingangssignal in symmetrischen, niederohmigen Ausgang um
• Rauscharme Schaltung für saubere Signalübertragung
• Kompaktes Gehäuse, geeignet für Bühne und Studio

Anwendung

Verbinden Sie das Instrument oder die Line-Pegel-Quelle über ein Standard-Instrumentenkabel mit dem Eingang der DI 10A. Stellen Sie 48V Phantomspeisung vom Mischpult oder einem Phantomspeisegerät bereit, um die aktive Schaltung zu versorgen. Nutzen Sie den symmetrischen Ausgang, um über ein XLR-Kabel eine Verbindung zum Mikrofon-/Line-Eingang des Mischpults herzustellen. Stellen Sie sicher, dass der Eingangspegel am Mischpult passend eingestellt ist, und prüfen Sie auf ein sauberes, symmetrisches Signal; passen Sie die Pegel am Mischpult an, nicht an der DI-Box. Zur Vermeidung von Brummschleifen überprüfen Sie die Systemerdung und nutzen Sie, falls vorhanden, die Erdungsfunktionen der DI-Box.

Empfehlungen

Verwenden Sie die DI 10A mit hochwertigen Instrumenten- und XLR-Kabeln, um die Signalintegrität zu erhalten. Wenn möglich, liefern Sie die Phantomspeisung vom Mischpult, um Batteriewechsel zu vermeiden. Für beste Ergebnisse in Live-Umgebungen platzieren Sie die DI-Box in der Nähe des Instruments, um die Länge unsymmetrischer Kabel zu minimieren, und führen Sie symmetrische Kabelstrecken zum Mischpult.
