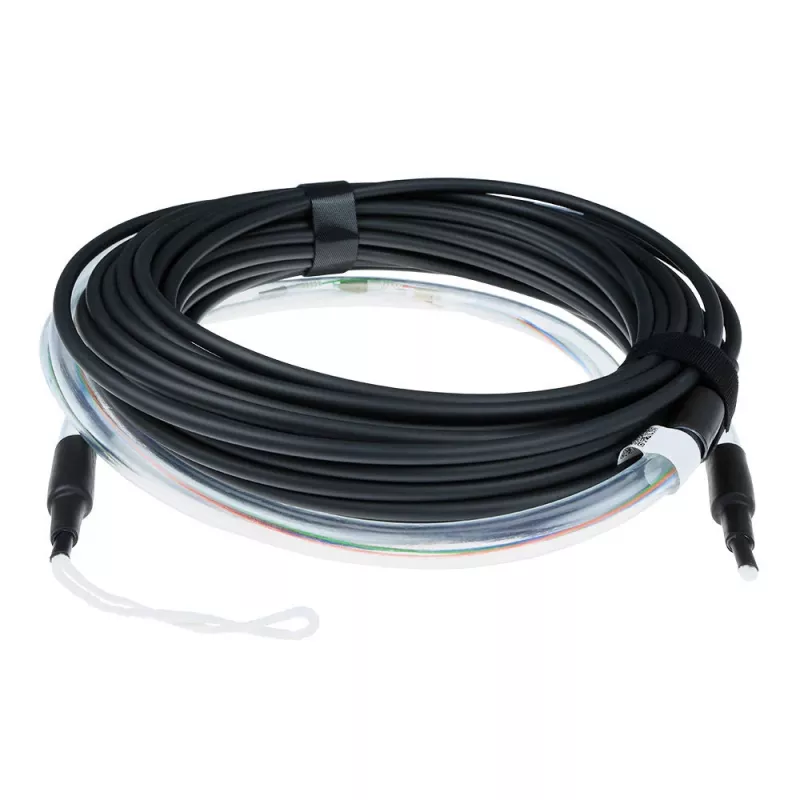

ACT 70 Meter Singlemode 9/125 OS2 Innen-/Außenkabel 4-fach mit LC-Steckern

Das ACT Singlemode-Glasfaserkabel 70 m 9/125 OS2 mit 4x LC-Steckern an jedem Ende ist eine vorkonfektionierte Innen-/Außenverbindung, die für Hochgeschwindigkeits-Singlemode-Netzwerke entwickelt wurde. Mit einem 9-µm-Kern und OS2-Klassifizierung unterstützt dieses 70-Meter-Kabel die Signalübertragung über große Entfernungen und eignet sich für eine Reihe von Netzwerk- und Telekommunikationsinstallationen. Das Kabel wird einbaufertig mit werkseitig konfektionierten und einzeln geprüften Steckern geliefert, sodass keine Vor-Ort-Konfektionierungswerkzeuge erforderlich sind und die Installationszeit verkürzt wird.

Vorteile

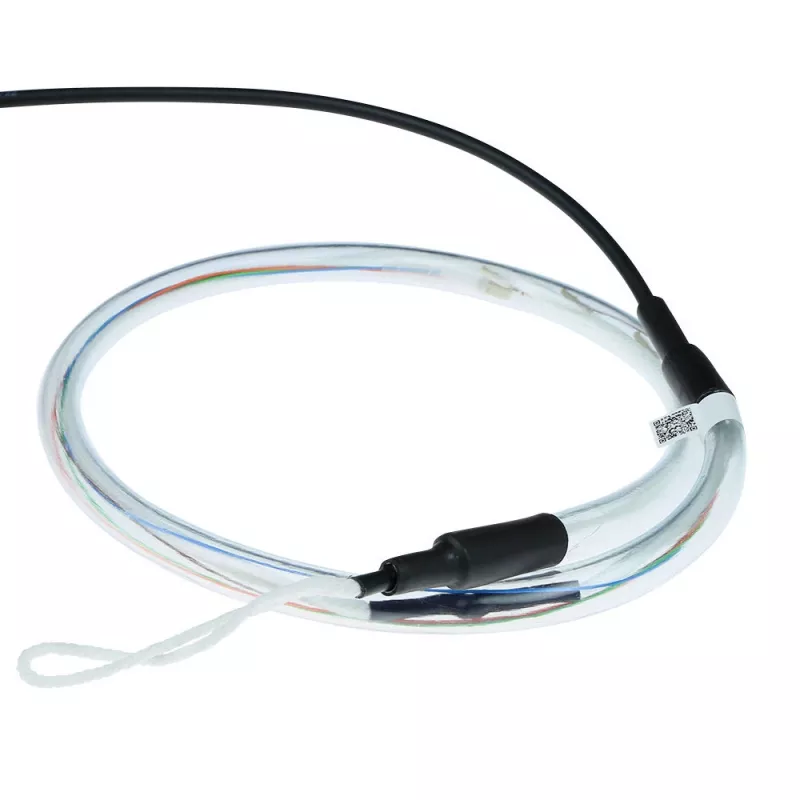

Dieses vorkonfektionierte ACT-Glasfaserkabel kombiniert eine OS2-Singlemode-Faserspezifikation mit werksseitig angebrachten LC-Steckerpaaren und bietet so gleichbleibende optische Leistung und einfache Installation. Jedes Kabel wird einzeln geprüft und mit einem Prüfbericht geliefert, der vorhersagbare Dämpfungswerte und einen zuverlässigen Betrieb ermöglicht. Die Konstruktion umfasst einen transparenten Schutzschlauch um den Fanout und die Stecker zum mechanischen Schutz während der Installation, eine Zugöse für Zugkräfte bis 350 N und einen kompakten Schutzschlauchdurchmesser, der die Führung durch Kabelkanäle erleichtert.

Geeignet für

• Verbindung von Geräteräumen, Patchpanels und Netzwerkschränken innerhalb von Gebäuden
• Etagenverbindungen in mehrstöckigen Gebäuden oder Verbindung verschiedener Räume
• Outdoor-Campus- oder Standort-zu-Standort-Verbindungen, bei denen ein für Innen- und Außenbereich geeignetes Kabel erforderlich ist
• Systemintegratoren und Installateure, die Plug-and-Play-Glasfaserverbindungen ohne Vor-Ort-Konfektionierung benötigen

Wichtige Spezifikationen

• Fasertyp: Singlemode OS2, 9/125 µm
• Länge: 70 Meter

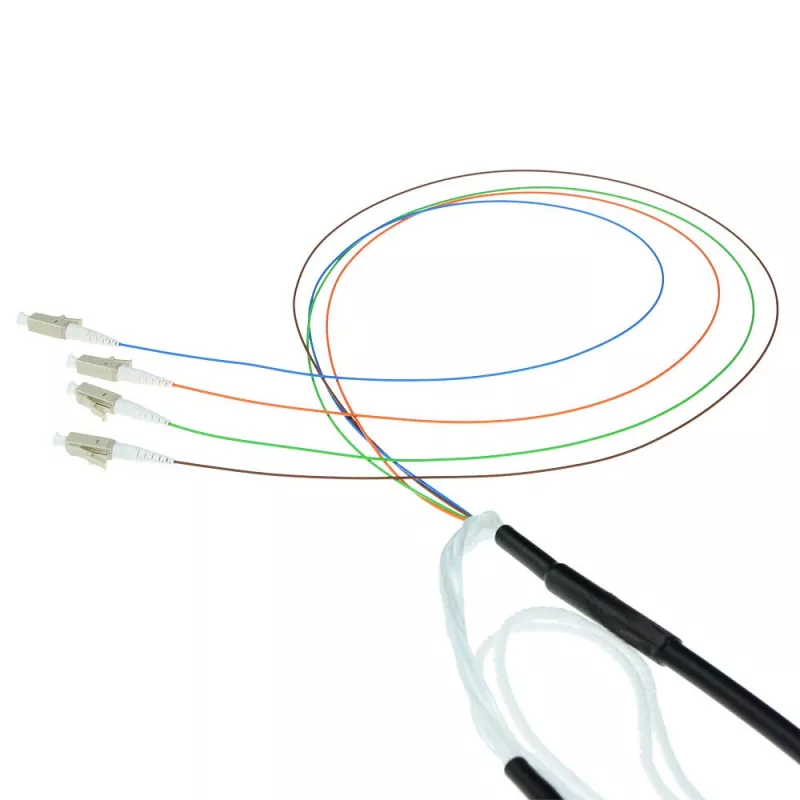

• Stecker: 4x LC-Stecker pro Ende (vorkonfektioniert)
• Durchschnittliche Dämpfung: ca. 0,10 dB pro gestecktem Stecker (typische Werksleistung)
• Maximale Zugkraft: bis zu 350 N (mit Zugöse)
• Geeignet für Innen- und Außeninstallationen; kompakter Schutzschlauchdurchmesser für die Kanalverlegung

Verwendung

Packen Sie das vorkonfektionierte ACT-Glasfaserkabel aus und überprüfen Sie den mitgelieferten Prüfbericht. Verlegen Sie das Kabel entlang des geplanten Pfads und verwenden Sie beim Ziehen die Zugöse, um die Stecker nicht zu belasten. Entfernen Sie die Schutzkappen von den LC-Steckern erst am Anschlusspunkt, um Verschmutzungen zu vermeiden. Stecken Sie die LC-Stecker in die entsprechenden Ports an Patchpanels, Transceivern oder Netzwerkgeräten und sichern Sie das Kabel mit Zugentlastungen oder Kabelmanagement-Hardware, um den vorgegebenen Biegeradius einzuhalten und scharfe Biegungen zu vermeiden.

Empfehlungen

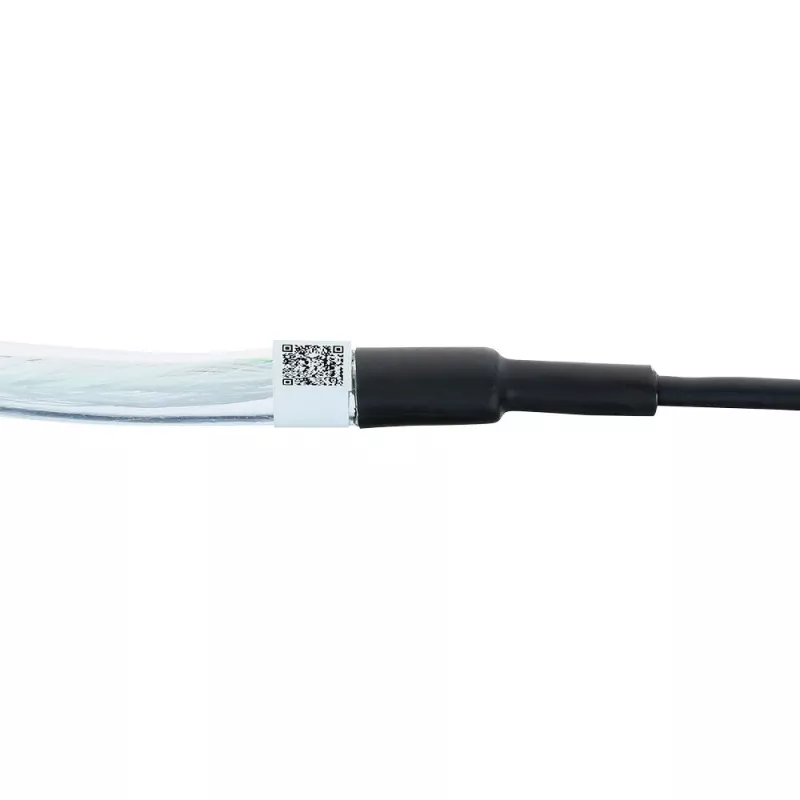

Befolgen Sie die Installationsanleitung des Herstellers und die aufgedruckte QR-Code-Anleitung auf dem Kabel für Details zu Handhabung, Biegeradius und Prüfung. Verwenden Sie Staubschutzkappen bis zur endgültigen Verbindung, um eine niedrige Dämpfung beizubehalten. Stellen Sie bei Außenverlegungen einen angemessenen Streckenschutz und eine Umgebungsabdichtung an den Anschlusspunkten sicher. Falls nach der Installation eine Prüfung erforderlich ist, verwenden Sie den mitgelieferten Werksprüfbericht als Referenz und führen Sie eine End-to-End-Verifizierung mit geeigneten Singlemode-Prüfgeräten durch.
