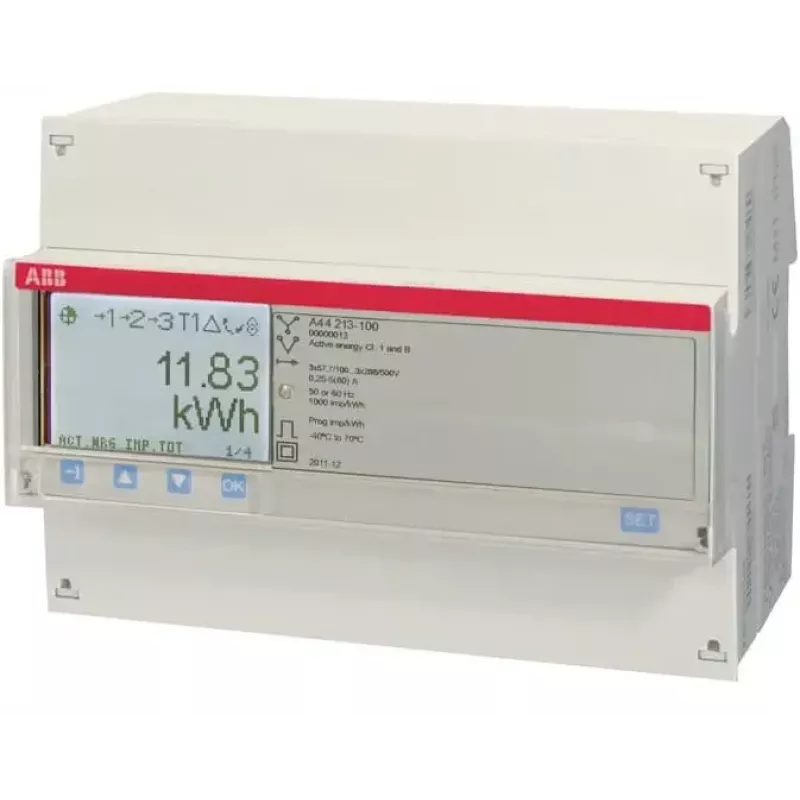

ABB M-Bus CT-Zähler A44 213-100 (2CMA170535R1000)

Die genaue Energiemessung in Drehstromnetzen mit Stromwandleranschluss kann eine Herausforderung sein, insbesondere wenn Fernablesung und Mehrtarifabrechnung erforderlich sind. Der ABB M-Bus CT-Zähler A44 213-100 löst dies durch präzise Wirk- und Blindenergiemessung mit integrierter M-Bus-Schnittstelle zur Fernauslesung.

Für wen ist es geeignet

Dieser Zähler ist für Elektriker, Facility-Manager und Energieversorgungsunternehmen gedacht, die den Verbrauch in gewerblichen oder industriellen Gebäuden, in Unterzählungsanwendungen oder für die Abrechnung von Versorgungsunternehmen überwachen müssen, bei denen Stromwandler für Hochstromkreise verwendet werden.

Hauptmerkmale

• Drehstrom-Stromwandlerzähler mit Nennspannung 3x57,7/100 V bis 3x288/500 V AC
• Nennstrom 1 A oder 5 A über externe Stromwandler
• Wirkenergie-Genauigkeitsklasse B (EN 50470-3), Blindenergie Klasse 2 (IEC 62053-23)
• M-Bus-Drahtkommunikation für Fernablesung und Konfiguration
• LCD-Anzeige mit 7 Stellen und Hintergrundbeleuchtung für klare Ablesungen
• Misst Wirk- und Blindenergie (Bezug/Lieferung), Leistung, Spannung, Strom, Frequenz und Leistungsfaktor
• Unterstützt bis zu 4 Tarife mit interner Uhr und Batteriepufferung
• Zwei konfigurierbare Impulsausgänge für Energieimpulse
• DIN-Schienenmontage, Breite 7 Module (126 mm)
• MID-zugelassen für Abrechnungszwecke

Spezifikationen

• Zählertyp: Drehstrom, Stromwandleranschluss
• Nennspannung: 3x57,7/100 V - 3x288/500 V AC
• Nennstrom: 1 A oder 5 A (Wandler-Sekundär)
• Frequenz: 50/60 Hz
• Wirkenergie-Genauigkeit: Klasse B (EN 50470-3)
• Blindenergie-Genauigkeit: Klasse 2 (IEC 62053-23)
• Kommunikation: M-Bus (drahtgebunden)
• Anzeige: LCD, 7-stellig mit Hintergrundbeleuchtung
• Gemessene Parameter: Wirkenergie (Bezug/Lieferung), Blindenergie (Bezug/Lieferung), Leistung, Spannung, Strom, Frequenz, Leistungsfaktor
• Montage: DIN-Schiene
• Breite: 7 Module (126 mm)
• Impulsausgänge: 2 konfigurierbar
• Tarifunterstützung: bis zu 4 Tarife
• MID-zugelassen: Ja
• Schutzart (Front): IP51
• Schutzart (Klemmen): IP20
• Betriebstemperatur: -40 °C bis +70 °C
• Interne Uhr: Ja, mit Batteriepufferung
• Verdrahtung: 3-phasig 3-Leiter oder 4-Leiter
• Selbstversorgt: Ja

Tipps

Stellen Sie sicher, dass die Stromwandler korrekt dimensioniert und entsprechend dem Nennstrom des Zählers angeschlossen sind. Die M-Bus-Schnittstelle ermöglicht die Integration in Gebäudemanagementsysteme für zentrale Überwachung und Abrechnung.
